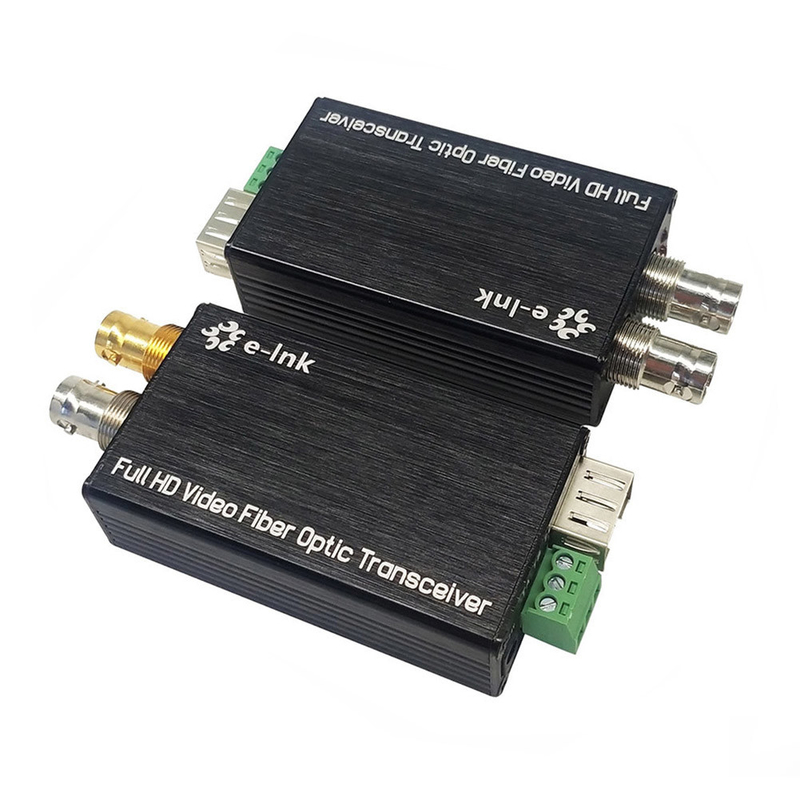

এসডিআই অপটিক্যাল ফাইবার মিনি কনভার্টার উইথ লং ট্রান্সমিশন ক্ষমতা 80 কিলোমিটার পর্যন্ত

এসডিআই অপটিক্যাল ফাইবার মিনি কনভার্টার উইথ লং ট্রান্সমিশন ক্ষমতা 80 কিলোমিটার পর্যন্ত

এসডিআই ফাইবার কনভার্টারউপকারিতা:

প্রতিটি চ্যানেলে আটটি চ্যানেলের অডিও অন্তর্ভুক্ত রয়েছে।

৩.২ গিগাবাইট/সেকেন্ডের নিচে সমস্ত রেটের জন্য ব্যবহৃত স্বয়ংক্রিয় ক্যাবল ইকুয়ালাইজেশন (Belden 1694A);

অটোমেটিক রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s

এইচডি-এসডিআই ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ

৮০ কিলোমিটার পর্যন্ত দূরত্বের ট্রান্সমিশন ক্ষমতা

হট স্টেপ এবং হট প্লাগ;

∙ সমস্ত প্যাথোলজিক্যাল প্যাটার্ন পরিচালনা করুন, সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;

∙ কাজের অবস্থা পর্যবেক্ষণের জন্য LED স্ট্যাটাস ইঙ্গিত;

∙ সুপার অপটিক ডাইনামিক রেঞ্জ এবং রেজল্যুশন মুক্ত

√ 1470~1610nm CWDM তরঙ্গদৈর্ঘ্য ঐচ্ছিক;

∙ শিল্প স্তরের অতি-বৃহৎ তাপমাত্রা পরিসীমা (-20°C~+70°C), বিভিন্ন পরিবেশে অভিযোজিত;

সংক্ষিপ্ত বিবরণ

LNK-M3G-1V সিরিজ মিনি-টাইপ 3G/HD-SDI ফাইবার কনভার্টার 1-চ্যানেল 3G/HD-SDI ভিডিও (অডিও) সমর্থন করে

অন্তর্নির্মিত) & Tally বা বিপরীত RS485 সিগন্যাল ফাইবার অপটিক্যাল তারের মাধ্যমে প্রেরণ, এবং সংকেত নিরীক্ষণ

স্থানীয়ভাবে একটি 3 জি / এইচডি-এসডিআই লুপ আউটপুট উপর। ফাইবার রূপান্তরকারী উপর ই-লিঙ্ক 3 জি / এইচডি-এসডিআই ভিডিও এক অন্তর্ভুক্ত

1080P 3G/HD-SDI সিগন্যালের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার।

প্রাণী চলচ্চিত্র রেকর্ডিং

ফাইবারের মাধ্যমে লাইভ ইভেন্ট সম্প্রচার

সেনাবাহিনী বা নিরাপত্তার ক্ষেত্রে উচ্চ পারফরম্যান্সের (ত্রুটিমুক্ত) নজরদারি নেটওয়ার্ক;

বড় ভিডিও ওয়াল সিস্টেম

ট্রাফিক মনিটরিংয়ের জন্য স্মার্ট সিস্টেম

নিরাপত্তা ব্যবস্থা

শিল্প পর্যবেক্ষণ (বিদ্যুৎ, রসায়ন, ইস্পাত, তেল, রেলওয়ে ইত্যাদি)

সামরিক পর্যবেক্ষণ (গৃহ, সীমান্ত, গার্ড ইত্যাদি)

স্টেডিয়াম (লাইভ এইচডি ভিডিও, অডিও ট্রান্সমিশন)

মাত্রা

বিদ্যুতের প্রয়োজনীয়তা

• ডিসি ৫-১২ ভোল্ট/১ এ
• পাওয়ার সাপ্লাই রিপল 100mV এর কম
• নির্বাচিত পাওয়ার সাপ্লাই ইউনিট পরিবেশের জন্য উপযুক্ত হওয়া উচিত।

ইন্টারফেস ও এলইডি ওভারভিউ

ইনস্টলেশনের নির্দেশাবলী

1.ইনস্টল করার আগে

পণ্যটি প্রাপ্তির পর, পরিবহন চলাকালীন যে কোনও দৃশ্যমান ক্ষতির জন্য পরীক্ষা করুন।

(১)প্যাকেজের বিষয়বস্তু:

এসডিআই ফাইবার ট্রান্সমিটার এক্স ১

এসডিআই ফাইবার রিসিভার x 1

পাওয়ার অ্যাডাপ্টার x 2

ব্যবহারকারীর ম্যানুয়াল x 1

(2) পণ্যটি ইনস্টল করার আগে দয়া করে ব্যবহারকারীর নির্দেশিকাটি মনোযোগ সহকারে পড়ুন।

(3) দয়া করে সতর্কতার সাথে নিরাপত্তা নির্দেশাবলী পড়ুন।

(4) ডিভাইসটি খুলবেন না;

(৫) দয়া করে ডিভাইসের উপর স্টিকারটি লক্ষ্য করুন, T হল ট্রান্সমিটার, R হল রিসিভার।

2.ইনস্টলেশনের পদ্ধতি

(1) অপটিক্যাল ট্রান্সমিটার এবং ক্যামেরা বা অন্যান্য আউটপুট ডিভাইস সংযোগ করুন। এবং ফাইবার দিয়ে সংযোগ করুন।

তারপর পাওয়ার ডিভাইস চালু.

(2) অপটিক্যাল রিসিভার এবং মনিটর সংযোগ করুন। এবং ফাইবার সংযোগ করুন। তারপর শক্তি ডিভাইস চালু।

3.TALLY অথবা বিপরীত RS485সংযোগঃ

ট্রান্সমিটার TALLY বা RS485 সিগন্যাল আউটপুট সংযোগঃ (সরাসরি LED সূচক চালাতে পারেন)

রিসিভার TALLY বা RS485 সিগন্যাল ইনপুট সংযোগঃ (LED লোড টাইপ OC ড্রাইভ LED - ড্রাইভারের জন্য উপযুক্ত)

দায়বদ্ধতা নির্দেশ

• গ্রাহক যদি পরিবহনের সময় ক্ষতিগ্রস্ত হয় তবে ক্ষতির জন্য গ্রাহক দায়ী হবেন।
• আমাদের পক্ষ থেকে পরিবহনের সময় ডিভাইস ক্ষতিগ্রস্ত হলে দয়া করে সরাসরি আমাদের সাথে যোগাযোগ করুন।
• গ্রাহকের নিজস্ব বিদ্যুৎ সরবরাহের মাধ্যমে যদি ডিভাইসগুলি ক্ষতিগ্রস্ত হয় তবে আমরা ক্ষতির জন্য দায়ী হব না।
• দয়া করে ব্যবহারকারীর ম্যানুয়াল অনুযায়ী পাওয়ার সাপ্লাই ব্যবহার করুন।
• আমাদের অনুমতি ছাড়া ব্যবহারকারীর ম্যানুয়ালটি ব্যক্তিগতভাবে মুদ্রণ করা বা ইন্টারনেটে ছড়িয়ে দেওয়া যাবে না।
• আমাদের পণ্যের ম্যানুয়াল সংশোধন বা কিছু বৈশিষ্ট্য যোগ করার জন্য আমরা দায়ী নই।
• এটি অন্যান্য বাহ্যিক ডিভাইসের ক্ষতি হতে পারে।
• আমরা ত্রুটিযুক্ত ডিভাইসগুলির জন্য মেরামত / প্রতিস্থাপন করব যা এখনও ওয়ারেন্টি অধীনে রয়েছে।
• দয়া করে প্যাকেজিং ডিভাইস পুনর্ব্যবহার, সেখানে আমরা শুধুমাত্র এক পৃথিবী আছে.

প্রযুক্তিগত সূচক

প্যাকেজ অন্তর্ভুক্ত

প্যাকেজ অন্তর্ভুক্ত

SDI ট্রান্সমিটার x 1

SDI রিসিভার x 1

SFP মডিউল x 2

ব্যবহারকারীর ম্যানুয়াল

দয়া করে নিশ্চিত করুন যে সমস্ত আইটেম বাক্সে অন্তর্ভুক্ত রয়েছে। যদি কিছু অনুপস্থিত থাকে তবে দয়া করে বিক্রেতার সাথে যোগাযোগ করুন।
