পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: CE,FCC,RoHs
মডেল নম্বার: LNK-M3G-1V1D-20
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: negotiate
প্যাকেজিং বিবরণ: SDI ফাইবার কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 3-6 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 10000 জোড়া/দিন
ডেটা টাইপ: |
পিছিয়ে যাওয়া RS485 (ঐচ্ছিক) |
অপারেটিং তাপমাত্রা: |
-৪০°সি ০৮৫°সি |
সংগ্রহস্থল তাপমাত্রা: |
-৪০°সি ০৮০°সি |
শক্তি খরচ: |
২ ওয়াট (সর্বোচ্চ) |
শক্তি: |
5-15 ভিডিসি |
অপটিক্যাল ট্রান্সমিশন ব্যান্ডউইথ: |
270MHz~12GHz |
মাত্রা (LxWxH): |
80 x 40 x 20 (মিমি) |
ডেটা টাইপ: |
পিছিয়ে যাওয়া RS485 (ঐচ্ছিক) |
অপারেটিং তাপমাত্রা: |
-৪০°সি ০৮৫°সি |
সংগ্রহস্থল তাপমাত্রা: |
-৪০°সি ০৮০°সি |
শক্তি খরচ: |
২ ওয়াট (সর্বোচ্চ) |
শক্তি: |
5-15 ভিডিসি |
অপটিক্যাল ট্রান্সমিশন ব্যান্ডউইথ: |
270MHz~12GHz |
মাত্রা (LxWxH): |
80 x 40 x 20 (মিমি) |
শিল্প স্তরের অতি বিস্তৃত তাপমাত্রা পরিসীমা (-20°C~+70°C), বিভিন্ন পরিবেশে অভিযোজিত;
সংক্ষিপ্ত বিবরণ

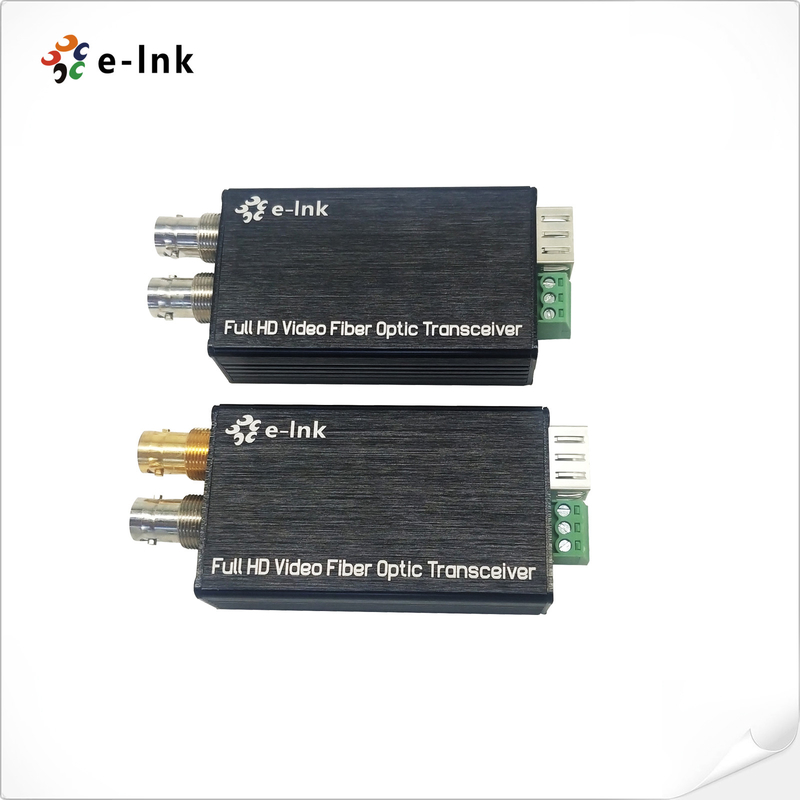

এলএনকে-এম 3 জি -1 ভি সিরিজ মিনি-টাইপ 3 জি / এইচডি-এসডিআই ফাইবার রূপান্তরকারী 1-চ্যানেল 3 জি / এইচডি-এসডিআই ভিডিও সমর্থন করে
(অডিও এমবেডেড) & Tally বা বিপরীত RS485 সিগন্যাল ফাইবার অপটিক্যাল তারের মাধ্যমে প্রেরিত, এবং মনিটর
3G/HD-SDI লুপ আউটপুটের মাধ্যমে স্থানীয়ভাবে সংকেত। ফাইবার কনভার্টারগুলির মাধ্যমে E-লিঙ্ক 3G/HD-SDI ভিডিও অন্তর্ভুক্ত
একটি ট্রান্সমিটার এবং একটি রিসিভার 1080P 3G/HD-SDI সিগন্যালের জন্য।
প্রযুক্তিগত সূচক
ফাইবার অপটিক্যাল ইন্টারফেস | |
ফাইবার ইন্টারফেস | সিম্প্লেক্স এলসি |
ট্রান্সমিশন দূরত্ব | ৫৫০ মিটার-২০ কিলোমিটার |
তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
ভিডিও | |
ভিডিও ইন্টারফেস | বিএনসি |
ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | ৭৫Ω |
ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণতঃ ১ ভিপিপি, মিনিমাম ০.৫ ভিপিপি, সর্বোচ্চ ১.৫ ভিপিপি |
ভিডিও বিট রেট | সর্বোচ্চ ৩.২ গিগাবাইট/সেকেন্ড |
বৈষম্য লাভ (১০%-৯০% এপিএল) | <১% |
এসডিআই ফরম্যাটের সমর্থন | ৬২৫/২৫ PAL |
৫২৫/২৯.৯৭ এনটিএসসি, ৫২৫/২৩.৯৮ এনটিএসসি | |
৭২০ পি৫০, ৭২০ পি৫৯।94 | |
1080i 23/24/30/50/5994 | |
1080P 23.98/24/30/50/60 | |
ভিডিও এসডিআই স্ট্যান্ডার্ড | ২৭০ এমবিপিএস (এসডি-এসডিআই), ১.৪৮৫ জিবিপিএস/এম ((এইচডি-এসডিআই) |
SMPTE425M3Gb/s ম্যাপিং ((3G-SDI) | |
SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস ((3G-SDI) | |
তথ্য | |
শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
তথ্যের ধরন | ট্যালি বা রিভার্স RS485 |
ফ্রিকোয়েন্সি/রেট সমর্থন |
RS422 এর জন্য সর্বোচ্চ 115200bps আরএস৪৮৫ এর জন্য সর্বোচ্চ ৫৭৬০০ বিপিএস |
বিআর | <১০9 |
বৈদ্যুতিক | |
পাওয়ার অ্যাডাপ্টার | ডিসি ৫-২৫ ভোল্ট |
বিদ্যুৎ খরচ | <5W |
এলইডি সূচক | |
এসডিআই | এসডিআই ভিডিও |
P/T | পাওয়ার সাপ্লাই |
যান্ত্রিক | |
মাত্রা (LxWxH) | 80 x 40 x 20 মিমি |
ওজন | ১ কেজি/জোড়া |
কেসিং | অ্যালুমিনিয়াম কেস |
মাউন্ট অপশন | ডেস্কটপ |
পরিবেশগত | |
কাজের তাপমাত্রা | -২০°সি ০+৭০°সি |
সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৮০°সি |
কাজের আর্দ্রতা | ০-৯৫% |
এমটিবিএফ | ≥100000 ঘন্টা |
প্রয়োগ
অর্ডার সংক্রান্ত তথ্য
মডেল | বর্ণনা |
এলএনকে-এম৩জি-1V1T-MM | টালি এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার রূপান্তরকারী, এমএমএফ, এলসি ফাইবার সংযোগকারী 500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
এলএনকে-এম৩জি-1V1D-MM | মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার কনভার্টার রিভার্স আরএস 485 এবং লুপ আউট সহ, এমএমএফ, এলসি ফাইবার সংযোগকারী 500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
LNK-M3G-1V1T-20 | টালি এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার রূপান্তরকারী, এসএমএফ, এলসি ফাইবার সংযোগকারী 20 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
LNK-M3G-1V1D-20 | মিনি-টাইপ 3 জি-এসডিআই ফাইবার কনভার্টার রিভার্স আরএস 485 এবং লুপ আউট সহ, এসএমএফ, এলসি ফাইবার সংযোগকারী 20 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
LNK-M3G-1V1T-40 | টালি এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার রূপান্তরকারী, এসএমএফ, এলসি ফাইবার সংযোগকারী 40 কেএম, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
LNK-M3G-1V1D-40 | মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার কনভার্টার রিভার্স আরএস 485 এবং লুপ আউট সহ, এসএমএফ, এলসি ফাইবার সংযোগকারী 40 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
