পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ROHS,FCC,CE
মডেল নম্বার: LNK-3G-1BV1T2BD2A1M
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: SDI ফাইবার কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 5-12 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000 জোড়া/মাস
আবরণ: |
অ্যালুমিনিয়াম কেস |
মাউন্ট অপশন: |
ওয়াল মাউন্ট |
কাজের আর্দ্রতা: |
0~95% |
এমটিবিএফ: |
≥100000 ঘন্টা |
আবরণ: |
অ্যালুমিনিয়াম কেস |
মাউন্ট অপশন: |
ওয়াল মাউন্ট |
কাজের আর্দ্রতা: |
0~95% |
এমটিবিএফ: |
≥100000 ঘন্টা |

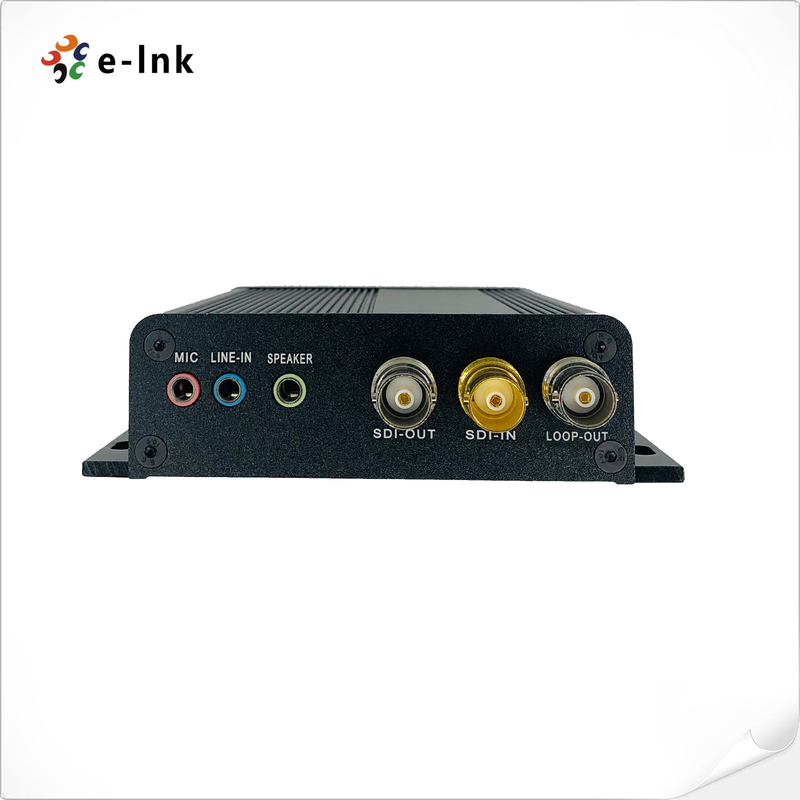

লুপ আউট সহ দ্বিমুখী RS485 RS422 স্টেরিও অডিও কনভার্টার 3G SDI
লুপ-আউট + 1Ch ট্যালি + 2Ch দ্বিমুখী RS485 বা RS422 + 2Ch স্টেরিও অডিও + 1Ch মাইক্রোফোন সহ 1Ch দ্বিমুখী 3G-SDIover
ফাইবার কনভার্টার
► লুপ-আউট সহ 1Ch দ্বিমুখী 3G-SDI ভিডিও
► 1Ch ট্যালি সংকেত
► 2Ch দ্বিমুখী RS485 বা RS422 ডেটা
► 2Ch স্টেরিও অডিও
► 1Ch মাইক্রোফোন
► স্বয়ংক্রিয় রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HDTV 720P, 1080I, 1080P, 1920*1080@60Hz সমর্থন করুন
► দীর্ঘ ট্রান্সমিশন ক্ষমতা 20 কিমি পর্যন্ত (SMF)
► হট সোয়াপ এবং হট প্লাগ;
► সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-20℃~+70℃), বিভিন্ন পরিবেশে অভিযোজিত;
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস | |
| ফাইবার ইন্টারফেস | সিমপ্লেক্স এলসি |
| সংক্রমণ দূরত্ব | 0-20কিমি |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও | |
| ভিডিও ইন্টারফেস | বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | 75Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণ:1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিট রেট | সর্বোচ্চ 3.2Gb/s |
| ডিফারেন্সিয়াল লাভ (10% - 90% APL) | <1% |
| SDI ফরম্যাট সমর্থন | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ভিডিও SDI স্ট্যান্ডার্ড | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s ম্যাপিং(3G-SDI) | |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস (3G-SDI) | |
| ডেটা বা ট্যালি | |
| শারীরিক ইন্টারফেস | শিল্প মান স্ক্রু টার্মিনাল |
| ডেটা টাইপ | RS485 (ডিফল্ট) বা RS422 (ঐচ্ছিক), ট্যালি সংকেত |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
সর্বোচ্চRS422 এর জন্য 115200bps সর্বোচ্চRS485 এর জন্য 57600bps |
| বিইআর | <10ˉ9 |
| স্টেরিও অডিও বা মাইক্রোফোন | |
| অডিও ইনপুট এবং আউটপুট | 3.5 মিমি অডিও |
| অডিও বিন্যাস | @48KHz |
| বৈদ্যুতিক | |
| ক্ষমতা অ্যাডাপ্টারের | DC 5~25V |
| শক্তি খরচ | <5W |
| LED নির্দেশক | |
| পুনশ্চ | পাওয়ার সাপ্লাই |
| DAT | ডেটা |
| যান্ত্রিক | |
| মাত্রা (LxWxH) | 120 x 105 x 28 মিমি |
| ওজন | 1.5 কেজি/জোড়া |
| আবরণ | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | ওয়াল মাউন্ট |
| পরিবেশগত | |
| কাজ তাপমাত্রা | -20℃～+70℃ |
| সংগ্রহস্থল তাপমাত্রা | -40℃～+80℃ |
| কাজের আর্দ্রতা | 0~95% |
| এমটিবিএফ | ≥100000 ঘন্টা |
ওভারভিউ
LNK-3G-1BV1T2BD2A1M সিরিজ 3G/HD-SDI ফাইবার কনভার্টার 1-চ্যানেল দ্বিমুখী 3G/HD-SDI ভিডিও (অডিও এমবেডেড) লুপ-আউট, 1-চ্যানেল ট্যালি, 2-চ্যানেল দ্বিমুখী RS485 বা RS222 ডেটা সহ সমর্থন করে। বাহ্যিক স্টেরিও অডিও, এবং 1-চ্যানেল মাইক্রোফোন সংকেত ফাইবার অপটিক্যাল তারের মাধ্যমে প্রেরণ করা হয়।ফাইবার কনভার্টারগুলির উপর ই-লিঙ্ক 3G/HD-SDI ভিডিওতে 1080P 3G/HD-SDI সিগন্যালের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে।এই সিরিজের ভিডিও টু ফাইবার কনভার্টারটিতে স্থিতিশীল কর্মক্ষমতা, পরিষ্কার ছবির গুণমান এবং ডিভাইসের বডিতে LED স্ট্যাটাস ইঙ্গিত সহ উচ্চ স্থিতিশীলতা রয়েছে।ডিভাইসগুলির কাজের অবস্থা দৃশ্যত পর্যবেক্ষণ করা যেতে পারে।এই পণ্যের জন্য সম্ভাব্য অ্যাপ্লিকেশন, কয়েকটির নাম হল: বুদ্ধিমান ট্রাফিক মনিটরিং সিস্টেম।নিরাপত্তা ব্যবস্থা স্কুল নেটওয়ার্কিং শিল্প পর্যবেক্ষণ (বিদ্যুৎ, রসায়ন, ইস্পাত, তেল, রেলওয়ে, ইত্যাদি) সামরিক পর্যবেক্ষণ (গুদাম, বর্ডার, গার্ড, ইত্যাদি) টিভি প্রোগ্রাম ট্রান্সমিশন সিস্টেম।স্টেডিয়াম (লাইভ এইচডি ভিডিও, অডিও ট্রান্সমিশনের জন্য)।
তথ্য বিন্যাস
| মডেল | বর্ণনা |
| LNK-3G-1BV1T2BD2A1M | 1Ch দ্বিমুখী 3G-SDI লুপ + 1Ch ট্যালি + 2Ch দ্বিমুখী RS485 বা RS422 + 2Ch স্টিরিও অডিও + 1Ch মাইক্রোফোন ওভার ফাইবার কনভার্টার, সিঙ্গেল মোড ফাইবার, এলসি, 20 কিমি, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
