পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ROHS,FCC,CE
মডেল নম্বার: LNK-M3G-1V সিরিজ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: negotiable
প্যাকেজিং বিবরণ: SDI ফাইবার কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 5-12 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000 জোড়া/মাস
পি/টি: |
পাওয়ার সাপ্লাই |
এমটিবিএফ: |
≥100000 ঘন্টা |
মাত্রা: |
80 x 40 x 20 মিমি |
ওজন: |
0.8 কেজি/জোড়া |
পি/টি: |
পাওয়ার সাপ্লাই |
এমটিবিএফ: |
≥100000 ঘন্টা |
মাত্রা: |
80 x 40 x 20 মিমি |
ওজন: |
0.8 কেজি/জোড়া |

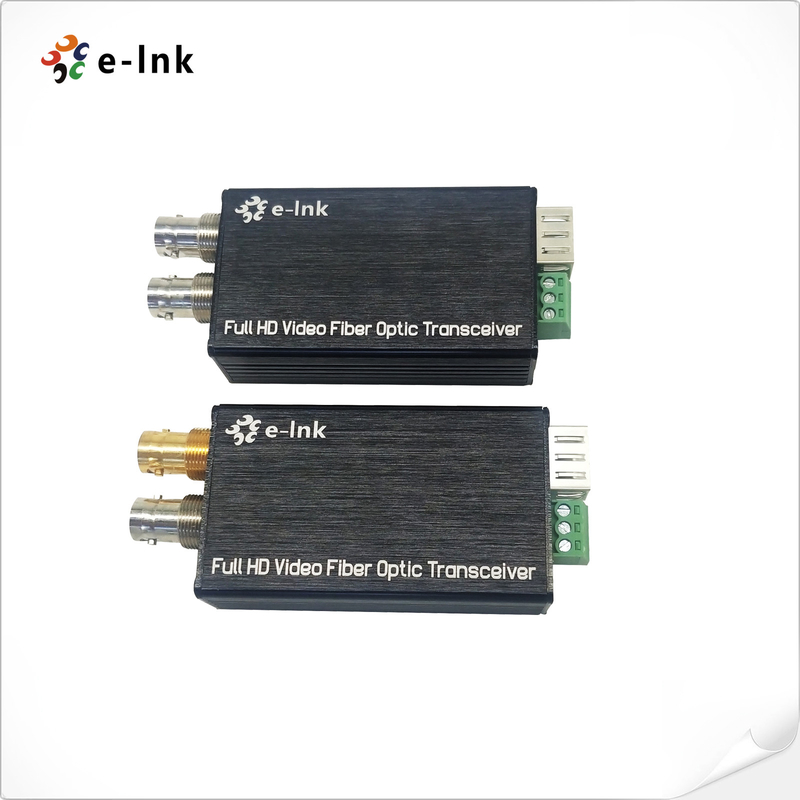

3 জি এসডিআই মিনি কনভার্টার টালি বা বিপরীত RS485 সহ অপটিক্যাল ফাইবার
টালি বা রিভার্স আরএস ৪৮৫ সহ মিনি-টাইপ ৩জি-এসডিআই থেকে ফাইবার কনভার্টার
এসডিআই ফাইবার অপটিক কনভার্টার সুবিধা
প্রতিটি চ্যানেলে আটটি চ্যানেলের অডিও অন্তর্ভুক্ত রয়েছে।
৩.২ গিগাবাইট/সেকেন্ডের নিচে সমস্ত রেটের জন্য ব্যবহৃত স্বয়ংক্রিয় ক্যাবল ইকুয়ালাইজেশন (Belden 1694A);
অটোমেটিক রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
এইচডি-এসডিআই ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ
৮০ কিলোমিটার পর্যন্ত দূরত্বের ট্রান্সমিশন ক্ষমতা
হট স্টেপ এবং হট প্লাগ;
∙ সমস্ত প্যাথোলজিক্যাল প্যাটার্ন পরিচালনা করুন, সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
∙ কাজের অবস্থা পর্যবেক্ষণের জন্য LED স্ট্যাটাস ইঙ্গিত;
∙ সুপার অপটিক ডাইনামিক রেঞ্জ এবং রেজল্যুশন মুক্ত;
√ 1470~1610nm CWDM তরঙ্গদৈর্ঘ্য ঐচ্ছিক;
শিল্প স্তরের অতি বিস্তৃত তাপমাত্রা পরিসীমা (-20°C~+70°C), বিভিন্ন পরিবেশে অভিযোজিত;
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস | |
| ফাইবার ইন্টারফেস | সিম্প্লেক্স এলসি |
| ট্রান্সমিশন দূরত্ব | ৫৫০ মিটার-২০ কিলোমিটার |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও | |
| ভিডিও ইন্টারফেস | বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | ৭৫Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণতঃ ১ ভিপিপি, মিনিমাম ০.৫ ভিপিপি, সর্বোচ্চ ১.৫ ভিপিপি |
| ভিডিও বিট রেট | সর্বোচ্চ ৩.২ গিগাবাইট/সেকেন্ড |
| বৈষম্য লাভ (১০%-৯০% এপিএল) | <১% |
| এসডিআই ফরম্যাটের সমর্থন | ৬২৫/২৫ PAL |
| ৫২৫/২৯.৯৭ এনটিএসসি, ৫২৫/২৩.৯৮ এনটিএসসি | |
| ৭২০ পি৫০, ৭২০ পি৫৯।94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ভিডিও এসডিআই স্ট্যান্ডার্ড | ২৭০ এমবিপিএস (এসডি-এসডিআই), ১.৪৮৫ জিবিপিএস/এম ((এইচডি-এসডিআই) |
| SMPTE425M3Gb/s ম্যাপিং ((3G-SDI) | |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস ((3G-SDI) | |
| তথ্য | |
| শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
| তথ্যের ধরন | ট্যালি বা রিভার্স RS485 |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
RS422 এর জন্য সর্বোচ্চ 115200bps |
| বিআর | <১০9 |
| বৈদ্যুতিক | |
| পাওয়ার অ্যাডাপ্টার | ডিসি ৫-২৫ ভোল্ট |
| বিদ্যুৎ খরচ | <5W |
| এলইডি সূচক | |
| এসডিআই | এসডিআই ভিডিও |
| P/T | পাওয়ার সাপ্লাই |
| যান্ত্রিক | |
| মাত্রা (LxWxH) | 80 x 40 x 20 মিমি |
| ওজন | ১ কেজি/জোড়া |
| কেসিং | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | ডেস্কটপ |
| পরিবেশগত | |
| কাজের তাপমাত্রা | -২০°সি ০+৭০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৮০°সি |
| কাজের আর্দ্রতা | ০-৯৫% |
| এমটিবিএফ | ≥100000 ঘন্টা |
সংক্ষিপ্ত বিবরণ
LNK-M3G-1V সিরিজ মিনি-টাইপ 3G/HD-SDI ফাইবার কনভার্টার 1 চ্যানেল 3G/HD-SDI ভিডিও (অডিও এমবেডেড) এবং টালি বা রিভার্স RS485 সিগন্যালকে ফাইবার অপটিক্যাল ক্যাবলের মাধ্যমে প্রেরণ সমর্থন করে,এবং একটি 3G/HD-SDI লুপ আউটপুট উপর স্থানীয়ভাবে সংকেত নিরীক্ষণই-লিঙ্ক 3 জি/এইচডি-এসডিআই ভিডিও ওভার ফাইবার কনভার্টারগুলির মধ্যে 1080 পি 3 জি/এইচডি-এসডিআই সংকেতের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার রয়েছে।
অর্ডার সংক্রান্ত তথ্য
| মডেল | বর্ণনা |
| LNK-M3G-1V1T-MM | মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার কনভার্টারসঙ্গেটালি এবং লুপ আউট, এমএমএফ, এলসি ফাইবার সংযোগকারী 500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V1D-MM | রিভার্স আরএস ৪৮৫ এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই ফাইবার কনভার্টার, এমএমএফ, এলসি ফাইবার সংযোগকারী 500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V1T-20 | টালি এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার রূপান্তরকারী, এসএমএফ, এলসি ফাইবার সংযোগকারী 20 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V1D-20 | মিনি-টাইপ 3 জি-এসডিআই ফাইবার কনভার্টার রিভার্স আরএস 485 এবং লুপ আউট সহ, এসএমএফ, এলসি ফাইবার সংযোগকারী 20 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত হয় |
| LNK-M3G-1V1T-40 | টালি এবং লুপ আউট সহ মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার রূপান্তরকারী, এসএমএফ, এলসি ফাইবার সংযোগকারী 40 কেএম, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V1D-40 | মিনি-টাইপ 3 জি-এসডিআই থেকে ফাইবার কনভার্টার রিভার্স আরএস 485 এবং লুপ আউট সহ, এসএমএফ, এলসি ফাইবার সংযোগকারী 40 কিলোমিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
