পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ROHS,FCC,CE
মডেল নম্বার: LNK-3GSDI-4V1DT সিরিজ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: negotiable
প্যাকেজিং বিবরণ: SDI ফাইবার কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 5-12 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000 জোড়া/মাস
প্রকার: |
একক অবস্থা |
প্রতিফলন ক্ষতি: |
> 15dB |
ডিথারিং: |
< 0.2UI |
ওজন: |
3 কেজি/জোড়া |
প্রকার: |
একক অবস্থা |
প্রতিফলন ক্ষতি: |
> 15dB |
ডিথারিং: |
< 0.2UI |
ওজন: |
3 কেজি/জোড়া |
একক মোড 3G SDIRS485 ট্যালি সহ ফাইবার ওভার 4 চ্যানেল কনভার্টার
RS485 এবং ট্যালি সহ 4-চ্যানেল 3G-SDI ফাইবার কনভার্টার
SDI ফাইবার অপটিক কনভার্টার সুবিধা
► অপটিক ফাইবারের উপর 4 চ্যানেল 3G/HD-SDI ভিডিও ট্রান্সমিশন
► সংকেত অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় তারের সমতা
► স্বয়ংক্রিয় রিক্লকিং 270Mbit/s - 1.48Gbit/s-3Gbit/s
► 3G/HD-SDI ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ এবং 4Ch লুপ আউটপুট সমর্থন করে
► দীর্ঘ ট্রান্সমিশন 20 কিমি (12.5 মাইল) পর্যন্ত (অন্যান্য দূরত্ব ঐচ্ছিক)
► 4Ch ট্যালি সমর্থন করে
► সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► 1Ch ব্যাকওয়ার্ড RS485 এবং 4Ch ট্যালি সমর্থন করুন;
► কাজের তাপমাত্রা পরিসীমা (-10℃~+55℃)
প্রযুক্তিগত সূচক
| SDI ইনপুট | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI এবং টেলিকম/ডেটাকম |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| ইনপুট নম্বর: 4 | |
| প্রতিফলন ক্ষতি: >15DB | |
| ভারসাম্য: 0-150m @3Gb/s | |
| সংযোগকারী: BNC | |
| অপটিক্স | চ্যানেলঃ ১ |
| প্রকার: একক-মোড | |
| ট্রান্সমিশন দূরত্ব: 20 কিমি (অন্যান্য দূরত্ব ঐচ্ছিক) | |
| প্রতিফলন ক্ষতি: > 15dB | |
| ডিথারিং: <0.2UI | |
| সংযোগকারী: FC/UPC (SC, LC, ST ঐচ্ছিক) | |
| SDI আউটপুট | আউটপুট নম্বর: 4 |
| সংকেত স্তর: 800mV নামমাত্র | |
| উত্থান/পতনের সময়: 200ps ইঙ্গিত | |
| ওভারশুট: <10% প্রশস্ততা | |
| প্রতিফলন ক্ষতি: >15dB | |
| ডিথারিং: <0.2UI | |
| সংযোগকারী: 75Ω BNC | |
| ডেটা | 1Ch RS-485 (পূর্ণ/অর্ধেক ডুপ্লেক্স) এবং NRZ, RZI এবং ম্যানচেস্টার সমর্থন করে |
| সর্বোচ্চRS485 এর জন্য 57600bps | |
| সংযোগকারী: শিল্প মান স্ক্রু টার্মিনাল | |
| 4চ ট্যালি: A, B, C, D | |
| শক্তি এবং পরিবেশগত ইঙ্গিত | অপারেটিং তাপমাত্রা: -10℃～＋55℃ |
| পাওয়ার ইনপুট: 1A@12VDC | |
| EMI/RFI: FCC পার্ট 15 ক্লাস A, EU EMC মান পূরণ করুন | |
| গড় সময় ঝামেলামুক্ত: >100000 ঘন্টা | |
| SDI ভিডিও ফরম্যাট সমর্থন করে |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
ওভারভিউ

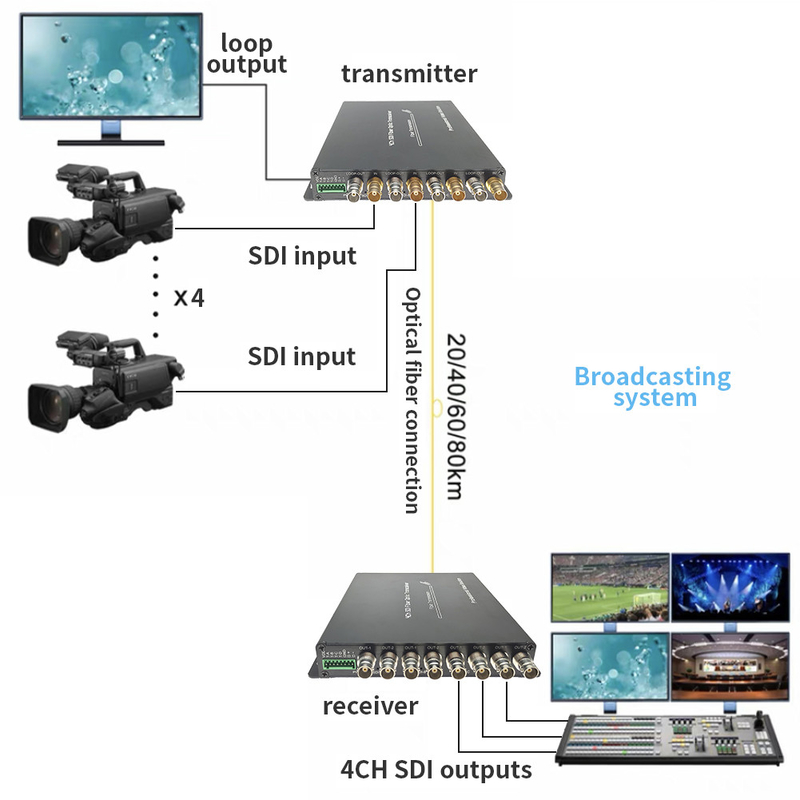

LNK-3GSDI-4V1DT সিরিজ 4-চ্যানেল HD/3G-SDI স্ট্যান্ডার্ড হাই-ডেফিনিশন ভিডিও সিগন্যাল এবং RS485 এবং ট্যালি সিগন্যালকে একক ফাইবার অপটিক্যাল ক্যাবলের মাধ্যমে প্রেরিত সমর্থন করে।ফাইবার কনভার্টারগুলির উপর ই-লিঙ্ক 3G-SDI ভিডিওতে 1080P 3G-SDI সংকেতের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে।ই-লিঙ্ক 3G-SDI ফাইবার কনভার্টারগুলি একটি একক অপটিক্যাল ফাইবারের মাধ্যমে 4-Ch 3G-SDI ভিডিও সংকেত প্রেরণ করতে পারে এবং এটি লুপ আউটপুট, 4Ch ট্যালি এবং পিছনের দিকে RS485 সমর্থন করে।ভিডিওর মান অ-সংকুচিত সম্প্রচার স্তর।এটি সম্প্রচার ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
তথ্য বিন্যাস
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI ভিডিও লুপ আউটপুট + 1Ch ব্যাকওয়ার্ড RS485 + 4Ch ট্যালি, SM 20km, FC, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI ভিডিও লুপ আউটপুট + ব্যাকওয়ার্ড RS485 + 4Ch ট্যালি, SM 20km, FC, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
