পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ROHS,FCC,CE
মডেল নম্বার: LNK-HD-110
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: negotiable
প্যাকেজিং বিবরণ: SDI ফাইবার কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 5-12 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000 জোড়া/মাস
এমটিবিএফ: |
≥100000 ঘন্টা |
মাউন্ট অপশন: |
ওয়াল মাউন্ট |
আবরণ: |
অ্যালুমিনিয়াম কেস |
ওজন: |
0.43 কেজি/জোড়া |
এমটিবিএফ: |
≥100000 ঘন্টা |
মাউন্ট অপশন: |
ওয়াল মাউন্ট |
আবরণ: |
অ্যালুমিনিয়াম কেস |
ওজন: |
0.43 কেজি/জোড়া |
অ্যালুমিনিয়াম কেস সহ ওয়াল মাউন্ট 270Mbit 1.48Gbit 3Gbit SDI ফাইবার কনভার্টার
3G/HD-SDI থেকে ফাইবার কনভার্টার
SDI ফাইবার অপটিক কনভার্টার সুবিধা
► প্রতিটি চ্যানেলে 8-চ্যানেল অডিও এমবেড করা আছে
► সংকেত অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় তারের সমতা
► স্বয়ংক্রিয়ভাবে পুনরায় লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HD-SDI ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ
► দীর্ঘ ট্রান্সমিশন ক্ষমতা কমপক্ষে 10 কিমি (6.2 মাইল), 80 কিমি পর্যন্ত
► টার্মিনাল ব্লক পাওয়ার ইনপুট;হট সোয়াপ এবং হট প্লাগ;
► সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► সুপার অপটিক গতিশীল পরিসীমা এবং সমন্বয় মুক্ত;
► ফাইবার অপটিক WDM/CWDM/DWDM কৌশল;
► 1000M অপটিক্যাল ফাইবার ট্রান্সমিশন, আপডেটের জন্য সহজ;
► শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-40℃~+85℃), বিভিন্ন পরিবেশের সাথে মানিয়ে নেওয়া যায়;
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস | |
| ফাইবার ইন্টারফেস | সিমপ্লেক্স এফসি |
| সংক্রমণ দূরত্ব | 550 মি-20 কিমি |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও | |
| ভিডিও ইন্টারফেস | বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | 75Ω |
| ভিডিও ইনপুট/আউট পুট ভোল্টেজ | সাধারণ:1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিট রেট | সর্বোচ্চ 3.2Gb/s |
| ডিফারেন্সিয়াল লাভ (10% - 90% APL) | <1% |
| ভিডিও SDI স্ট্যান্ডার্ড | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s ম্যাপিং(3G-SDI) | |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস (3G-SDI) | |
| ডেটা | |
| শারীরিক ইন্টারফেস | শিল্প মান স্ক্রু টার্মিনাল |
| ডেটা টাইপ | RS422/RS485 বিপরীত দিক |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
সর্বোচ্চRS422 এর জন্য 115200bps সর্বোচ্চRS485 এর জন্য 57600bps |
| বিইআর | <10ˉ9 |
| বৈদ্যুতিক | |
| ক্ষমতা অ্যাডাপ্টারের | DC 5~25V |
| শক্তি খরচ | <5W |
| LED নির্দেশক | |
| পুনশ্চ | পাওয়ার সাপ্লাই |
| DAT | ডেটা |
| যান্ত্রিক | |

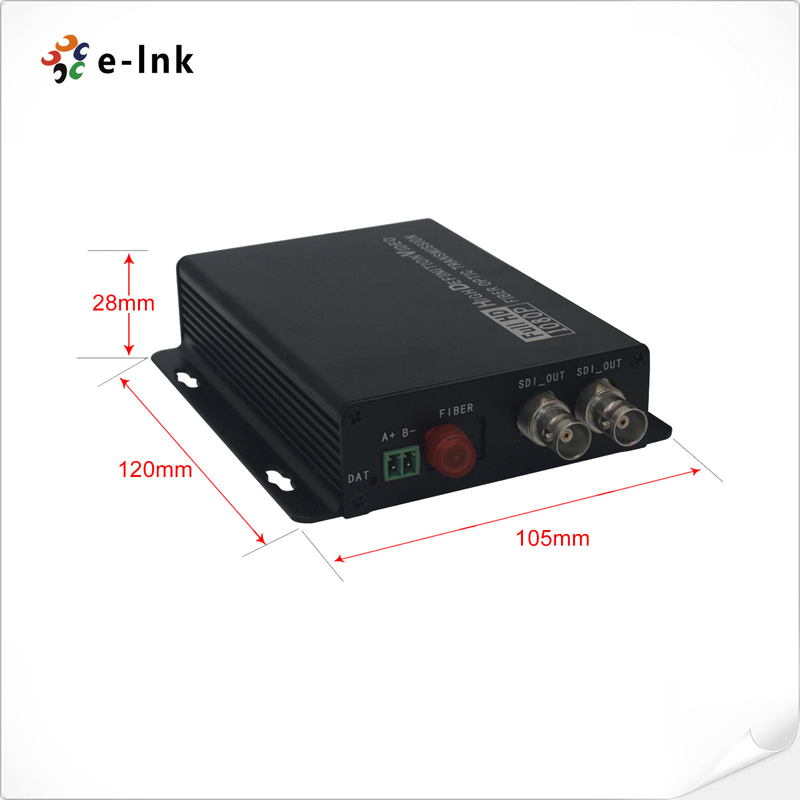

| মাত্রা (LxWxH) | 120 x 105 x 28 মিমি |
| ওজন | 0.43 কেজি/জোড়া |
| আবরণ | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | ওয়াল মাউন্ট |
| পরিবেশগত | |
| কাজ তাপমাত্রা | -20℃～+70℃ |
| সংগ্রহস্থল তাপমাত্রা | -40℃～+80℃ |
| কাজের আর্দ্রতা | 0~95% |
| এমটিবিএফ | ≥100000 ঘন্টা |
ওভারভিউ
LNK-HD-110 এবং LNK-3G-110 সিরিজ 3G/HD-SDI ফাইবার কনভার্টার 1-চ্যানেল 3G/HD-SDI ভিডিও (অডিও এমবেডেড) সমর্থন করে এবং ফাইবার অপটিক্যাল তারের মাধ্যমে প্রেরিত RS422/485 ডেটা সিগন্যাল এবং সিগন্যাল নিরীক্ষণ করে স্থানীয়ভাবে একটি 3G/HD-SDI লুপ আউটপুটে।ফাইবার কনভার্টারগুলির উপর ই-লিঙ্ক 3G/HD-SDI ভিডিওতে 1080P 3G/HD-SDI সিগন্যালের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে।
তথ্য বিন্যাস
| মডেল | বর্ণনা |
| LNK-HD-110-20 | HD-SDI থেকে ফাইবার কনভার্টারRS422 রিভার্স ডাটা সহ লুপ আউট করুন, SMF, FC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-3G-110-20 | RS422 রিভার্স ডেটা সহ 3G-SDI থেকে ফাইবার কনভার্টার এবং লুপ আউট, SMF, FC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
