পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ISO9001
মডেল নম্বার: LNK-PDH-E4G4-2SFP
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 একক
মূল্য: negotiable
প্যাকেজিং বিবরণ: ফাইবার মিডিয়া কনভার্টার স্ট্যান্ডার্ড প্যাকেজ
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 10000 পিসি/মাস
টুকরা ওজন: |
3 কেজি |
মাত্রা (L×W×H): |
19 ইঞ্চি 1U 485X138X44mm(WXDXH) |
পাওয়ার সাপ্লাই: |
AC180V ~ 260V；DC –48V；DC +24V |
অপারেটিং তাপমাত্রা: |
-10°C ~ 50°C |
টুকরা ওজন: |
3 কেজি |
মাত্রা (L×W×H): |
19 ইঞ্চি 1U 485X138X44mm(WXDXH) |
পাওয়ার সাপ্লাই: |
AC180V ~ 260V；DC –48V；DC +24V |
অপারেটিং তাপমাত্রা: |
-10°C ~ 50°C |
ওয়েভ লেংথ 820nm HDMI ওভার ফাইবার অপটিক এক্সটেন্ডার মাল্টি মোড ফাইবার

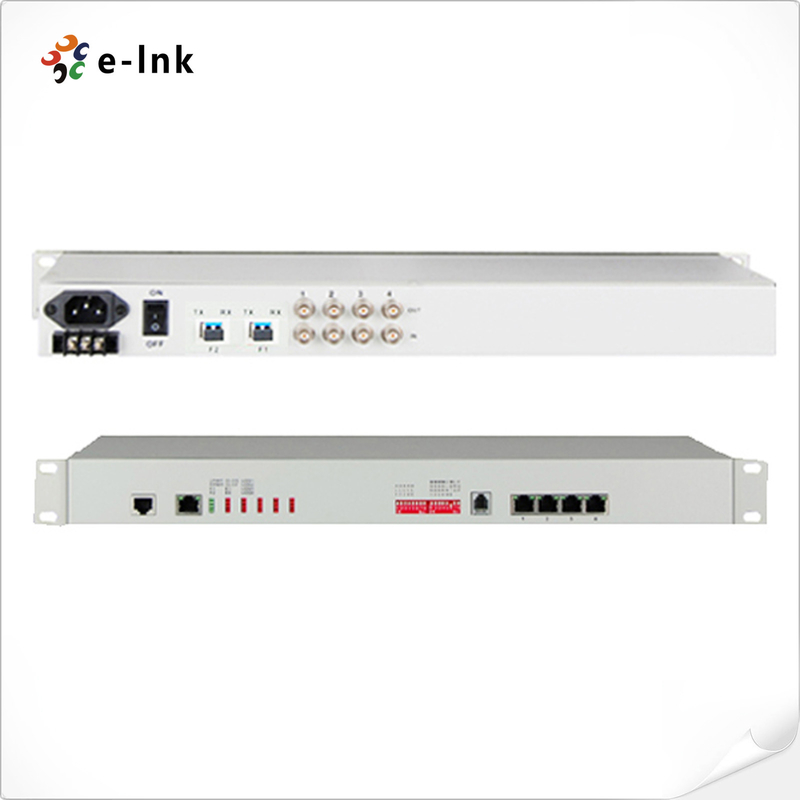

4E1 + 4GE 1+1 ফাইবার PDH মাল্টিপ্লেক্সার
HDMI ফাইবার এক্সটেন্ডারের সুবিধা
· স্ব-কপিরাইট আইসি উপর ভিত্তি করে
· মডুলার ওয়াইড ডাইনামিক অপটিক্যাল ডিটেক্টর
· ডিভাইসটি মাস্টার অপটিক্যাল ফাইবার ইন্টারফেস এবং ব্যাকআপ অপটিক্যাল ফাইবার ইন্টারফেস প্রদান করে, ডুয়াল অপটিক্যাল পোর্ট ব্যাকআপ ফাংশন নিশ্চিত করে যে কাজ কখনই ভাঙবে না
· ইথারনেট ইন্টারফেস রেট হল 10M/100/1000M, অর্ধ/পূর্ণ ডুপ্লেক্স অটো- নেগোসিয়েশন
· 4চ্যানেল ইথারনেট ইন্টারফেস হল সুইচ ইন্টারফেস, VLAN সমর্থন করে, 4 চ্যানেল লজিক্যাল আইসোলেশনে সেট করতে পারে
· E1 ইন্টারফেস G.703 মেনে চলে, ডিজিটাল ঘড়ি পুনরুদ্ধার এবং মসৃণ ফেজ-লক প্রযুক্তি গ্রহণ করে
· 1চ্যানেল পিসিএম ডিজিটাল বিজনেস ফোন (ঐচ্ছিক)
· যখন অপটিক্যাল হারানো সংকেত, এটি দূরবর্তী ডিভাইসটি পাওয়ার বন্ধ বা ফাইবার সংযোগ বিচ্ছিন্ন করা সনাক্ত করতে পারে এবং LED দ্বারা অ্যালার্ম নির্দেশ করে
স্থানীয় ডিভাইসটি দূরবর্তী ডিভাইসের কাজের অবস্থা দেখতে পারে
· 2টি সম্প্রসারণ ইন্টারফেস প্রদান করুন, আপনি 1~2 চ্যানেল অ্যাসিঙ্ক্রোনাস ডেটা প্রসারিত করতে পারেন, যেমন RS232/RS485/RS422/Manchester কোড;
· 1~2চ্যানেল ভয়েস, 1~4চ্যানেল সুইচ বা দুই/চার লাইনের অডিও ইত্যাদি
দূরবর্তী ইন্টারফেস লুপ ব্যাক কমান্ড প্রদান, লাইন রক্ষণাবেক্ষণ সহজ
· ট্রান্সমিশন দূরত্ব 2-120Km পর্যন্ত কোনো বাধা ছাড়াই
· AC 220V, DC-48V, DC24V ঐচ্ছিক হতে পারে
· DC-48V/DC24V পাওয়ার সাপ্লাই পোলারিটি সনাক্তকরণ ফাংশন, পোলারিটি-মুক্ত
প্রযুক্তিগত সূচক
| প্যারামিটার | স্পেসিফিকেশন |
| ফাইবার | |
| মাল্টি-মোড ফাইবার | |
| ফাইবার টাইপ | 50/125um, 62.5/125um |
| সর্বাধিক সংক্রমণ দূরত্ব | 5Km @ 62.5 / 125um একক মোড ফাইবার, অ্যাটেন্যুয়েশন (3dbm/km) তরঙ্গ দৈর্ঘ্য: 820nm |
| ট্রান্সমিটিং পাওয়ার | -12dBm (মিনিট) ~-9dBm (সর্বোচ্চ) |
| রিসিভার সংবেদনশীলতা | -28dBm (মিনিট) |
| লিঙ্ক বাজেট | 16dBm |
| একক-মোড ফাইবার | |
| ফাইবার টাইপ | 8/125um, 9/125um |
| সর্বাধিক সংক্রমণ দূরত্ব | 40কিমি |
| সংক্রমণ দূরত্ব | 40Km @ 9 / 125um একক মোড ফাইবার, অ্যাটেন্যুয়েশন (0.35dbm/km) |
| তরঙ্গ দৈর্ঘ্য | 1310nm |
| ট্রান্সমিটিং পাওয়ার | -9dBm (মিনিট) ~-8dBm (সর্বোচ্চ) |
| রিসিভার সংবেদনশীলতা | -27dBm (মিনিট) |
| লিঙ্ক বাজেট | 18dBm |
| E1 ইন্টারফেস | |
| ইন্টারফেস স্ট্যান্ডার্ড | প্রোটোকল G.703 মেনে চলুন |
| ইন্টারফেস রেট | n*64Kbps±50ppm |
| ইন্টারফেস কোড | HDB3 |
| E1 প্রতিবন্ধকতা: | 75Ω (ভারসাম্যহীন), 120Ω (ভারসাম্য) |
| জিটার সহনশীলতা | প্রোটোকল G.742 এবং G.823 অনুসারে |
| অনুমোদিত মনোযোগীকরণ | 0~6dBm |
| ইথারনেটআমিএনটারফেস (10/100M) | |
| ইন্টারফেস হার | 10/100/1000Mbps, অর্ধ/পূর্ণ ডুপ্লেক্স অটো-নেগোসিয়েশন |
| ইন্টারফেস স্ট্যান্ডার্ড | IEEE 802.3, IEEE 802.1Q (VLAN) এর সাথে সামঞ্জস্যপূর্ণ |
| MAC ঠিকানা ক্ষমতা | 4096 |
| সংযোগকারী | RJ45, অটো-MDIX সমর্থন করে |
| শক্তি | |
| পাওয়ার সাপ্লাই | AC180V ~ 260V；DC –48V；DC +24V |
| শক্তি খরচ | ≤10W |
| মাত্রা | |
| পণ্যের আকার | 19 ইঞ্চি 1U 485X138X44mm(WXDXH) |
| সহজ প্যাকেজিং | 522X198X82mm(WXDXH) |
| টুকরা ওজন | 3 কেজি |
| কাজের পরিবেশ | |
| কাজ তাপমাত্রা | -10°C ~ 50°C |
| কাজের আর্দ্রতা | 5%~95% (কোন ঘনীভবন নয়) |
| সংগ্রহস্থল তাপমাত্রা | -40°C ~ 80°C |
| স্টোরেজ আর্দ্রতা | 5%~95% (কোন ঘনীভবন নয়) |
ওভারভিউ
এই ডিভাইসটি 1-4 চ্যানেল E1 ইন্টারফেস, মাস্টার অপটিক্যাল ফাইবার ইন্টারফেস এবং ব্যাকআপ অপটিক্যাল ফাইবার ইন্টারফেস, 1-4 চ্যানেল 10M/100/1000M ইথারনেট ইন্টারফেস (লাইন রেট 1000M) এবং 2টি সম্প্রসারণ ইন্টারফেস প্রদান করে।4চ্যানেল ইথারনেট ইন্টারফেস হল সুইচ ইন্টারফেস, VLAN সমর্থন করতে পারে।2 এক্সপেনশন ইন্টারফেসটি RS232/RS485/RS422 অ্যাসিঙ্ক্রোনাস ডেটা, ভয়েস সিগন্যাল, 2/4 লাইন E&M অডিও সিগন্যাল, সুইচ সিগন্যাল, ইথারনেট সিগন্যাল (ব্যান্ডউইথ 2M) এর ট্রান্সমিশন চ্যানেল হিসাবে ব্যবহার করা যেতে পারে।এটা খুবই নমনীয়।এটিতে অ্যালার্ম ফাংশন রয়েছে।কাজটি নির্ভরযোগ্য, স্থিতিশীল এবং কম শক্তি খরচ, উচ্চ সংহতকরণ, ছোট আকার।
