পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: CE
মডেল নম্বার: LNK-3GSDI-4BV
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: negotiable
প্যাকেজিং বিবরণ: ইন্ডাস্ট্রিয়াল মাল্টি-চ্যানেল RS-232/422/485 সিরিয়াল থেকে ফাইবার কনভার্টার স্ট্যান্ডার্ড কার্টন প্
ডেলিভারি সময়: 7-10 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000000PCS/মাস
ফাইবার ইন্টারফেস: |
সিমপ্লেক্স এলসি |
পিডব্লিউআর: |
পাওয়ার সাপ্লাই |
মাত্রা (LxWxH): |
19 ইঞ্চি 1U (483 x 220 x 44.45 মিমি) |
ওজন: |
7 কেজি/জোড়া |
এমটিবিএফ: |
≥100000 ঘন্টা |
অপারেটিং তাপমাত্রা: |
-20℃～+70℃ |
ফাইবার ইন্টারফেস: |
সিমপ্লেক্স এলসি |
পিডব্লিউআর: |
পাওয়ার সাপ্লাই |
মাত্রা (LxWxH): |
19 ইঞ্চি 1U (483 x 220 x 44.45 মিমি) |
ওজন: |
7 কেজি/জোড়া |
এমটিবিএফ: |
≥100000 ঘন্টা |
অপারেটিং তাপমাত্রা: |
-20℃～+70℃ |
4 চ্যানেল দ্বিমুখী 3G SDI ওভার ফাইবার কনভার্টার সিমপ্লেক্স এলসি ইন্টারফেস
4-চ্যানেল দ্বিমুখী 3G-SDI ফাইবার কনভার্টার
সুবিধাদি:
► অপটিক ফাইবারের উপর 4 চ্যানেল দ্বিমুখী 3G-SDI ভিডিও ট্রান্সমিশন
► সংকেত অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় তারের সমতা
► স্বয়ংক্রিয় রি-ক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G-SDI ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ এবং বিপরীত RS-485 ডেটা প্রোটোকল সমর্থন করে
► দীর্ঘ ট্রান্সমিশন ক্ষমতা কমপক্ষে 10 কিমি (6.2 মাইল), 120 কিমি পর্যন্ত
► শিল্প অ্যাপ্লিকেশনের জন্য টার্মিনাল ব্লক পাওয়ার ইনপুট
► হট সোয়াপিং এবং হট প্লাগিং সমর্থন করে
► সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► সুপার অপটিক ডাইনামিক পরিসীমা এবং ব্যবহারের আগে সামঞ্জস্য মুক্ত;
► ফাইবার অপটিক WDM/CWDM/DWDM কৌশল;
► শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-40℃~+85℃), বিভিন্ন পরিবেশের সাথে মানিয়ে নেওয়া যায়;
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস | |
| ফাইবার ইন্টারফেস | সিমপ্লেক্স এলসি |
| সংক্রমণ দূরত্ব | 550 মি-20 কিমি |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও | |
| ভিডিও ইন্টারফেস | বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | 75Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণ:1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিট রেট | সর্বোচ্চ 3.2Gb/s |
| ডিফারেন্সিয়াল লাভ (10% - 90% APL) | <1% |
| SDI ফরম্যাট সমর্থন | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ভিডিও SDI স্ট্যান্ডার্ড | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s ম্যাপিং(3G-SDI) | |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস (3G-SDI) | |
| ডেটা | |
| শারীরিক ইন্টারফেস | শিল্প মান স্ক্রু টার্মিনাল |
| ডেটা টাইপ | বিপরীত RS485 |
| ফ্রিকোয়েন্সি/রেট সমর্থন | সর্বোচ্চRS485 এর জন্য 57600bps |
| বিইআর | <10ˉ9 |
| বৈদ্যুতিক | |
| ক্ষমতা অ্যাডাপ্টারের | AC 110~220V |
| শক্তি খরচ | <15W |
| LED নির্দেশক | |
| SDI A/B/C/D/E/F/G/H | এসডিআই ভিডিও |
| পিডব্লিউআর | পাওয়ার সাপ্লাই |
| যান্ত্রিক | |
| মাত্রা (LxWxH) | 19 ইঞ্চি 1U (483 x 220 x 44.45 মিমি) |
| ওজন | 7 কেজি/জোড়া |
| আবরণ | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | আমি আজ খুশি |
| পরিবেশগত | |
| কাজ তাপমাত্রা | -20℃～+70℃ |
| সংগ্রহস্থল তাপমাত্রা | -40℃～+80℃ |
| কাজের আর্দ্রতা | 0~95% |
| এমটিবিএফ | ≥100000 ঘন্টা |
ওভারভিউ

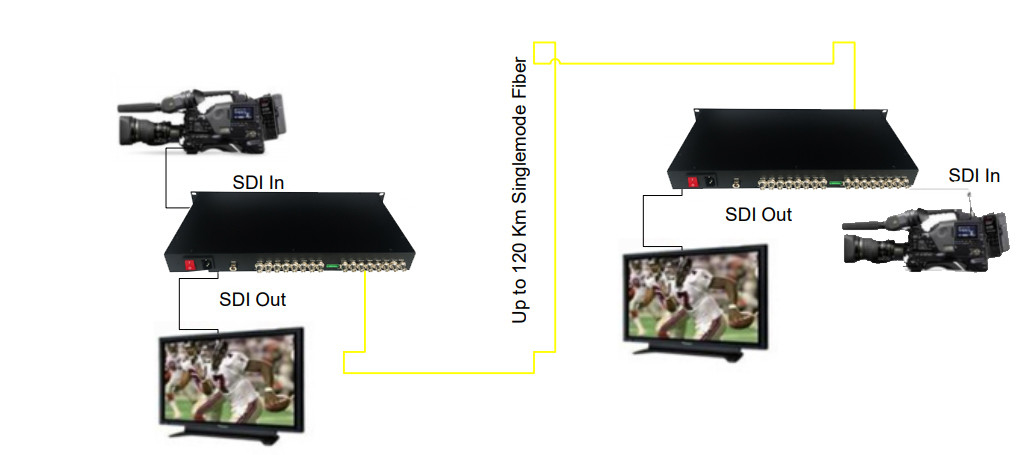

LNK-3GSDI-4BV সিরিজ 4-চ্যানেল দ্বিমুখী 3G-SDI স্ট্যান্ডার্ড হাই-ডেফিনিশন ভিডিও সিগন্যালকে সমর্থন করে যা একক ফাইবার অপটিক্যাল তারের মাধ্যমে প্রেরণ করা হয় এবং 3G/HD-SDI লুপ আউটপুটের মাধ্যমে স্থানীয়ভাবে সংকেত নিরীক্ষণ করে।ফাইবার কনভার্টারগুলির উপর ই-লিঙ্ক 3G-SDI ভিডিওতে 1080P 3G-SDI সংকেতের জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে।ই-লিঙ্ক 3G-SDI ফাইবার কনভার্টারগুলি একযোগে 4-Ch দ্বিমুখী 3G-SDI ভিডিও, 1-Ch বিপরীত RS-485 ডেটা, একটি একক অপটিক্যাল ফাইবারের মাধ্যমে সংকেত প্রেরণ করতে পারে।ব্রডকাস্ট স্ট্যান্ডার্ড পর্যন্ত ভিডিওর মান, সিডি লেভেল পর্যন্ত অডিও কোয়ালিটি রিভার্স RS-485 ডেটা কমিউনিকেশন ফরম্যাট সমর্থন করে।
তথ্য বিন্যাস
| মডেল | বর্ণনা |
| LNK-3GSDI-4BV | 4-Ch দ্বিমুখী 3G-SDI ভিডিও লুপ-আউট সহ, 20km, SM, FC, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-3GSDI-4BV1R | 4-Ch দ্বিমুখী SDI ভিডিও লুপ-আউট + 1-Ch RS485 রিভার্স ডেটা, 20km, SM, FC, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
