পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: CE
মডেল নম্বার: এলএন কে-মিডি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: negotiable
প্যাকেজিং বিবরণ: ইন্ডাস্ট্রিয়াল মাল্টি-চ্যানেল RS-232/422/485 সিরিয়াল থেকে ফাইবার কনভার্টার স্ট্যান্ডার্ড কার্টন প্
ডেলিভারি সময়: 7-10 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000000PCS/মাস
স্টোরেজ টেম্প: |
-40°C থেকে 85°C |
মাত্রা (LxWxH): |
172mm*167mm*45mm (LxWxH) |
ওজন: |
4 কেজি |
অপারেটিং তাপমাত্রা: |
-10°C থেকে +75°C |
স্টোরেজ টেম্প: |
-40°C থেকে 85°C |
মাত্রা (LxWxH): |
172mm*167mm*45mm (LxWxH) |
ওজন: |
4 কেজি |
অপারেটিং তাপমাত্রা: |
-10°C থেকে +75°C |

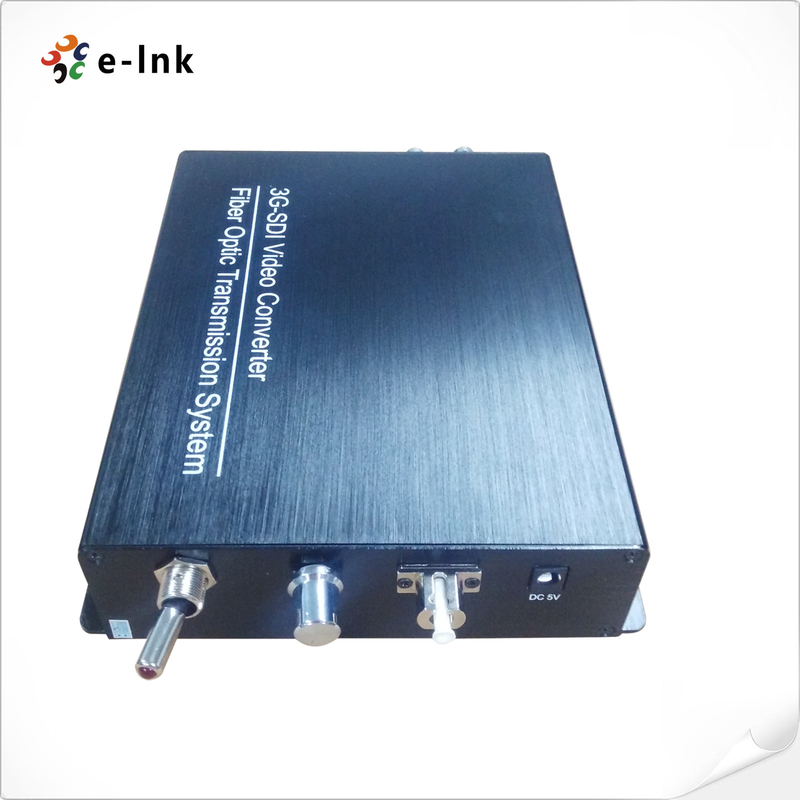

3G SD SDI ফাইবার এক্সটেন্ডার RS232 RS422 RS485 অডিও ইথারনেট ট্যালি ইন্টারকম
3G/HD/SD-SDI, RS422, অডিও, ইথারনেট, ট্যালি, ইন্টারকম এবং ফাইবার মাল্টিপ্লেক্সারের মাধ্যমে রিটার্ন ভিডিও
সুবিধাদি:
► SMPTE 3G, HD এবং SD-SDI ডেটা রেট সমর্থন করে
► সমস্ত প্যাথলজিকাল প্যাটার্ন পরিচালনা করুন
► সংকেত অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় তারের সমতা
► রিমোট এবং ট্যালি এবং অডিও (ইন্টারকম) এবং রিটার্ন ভিডিও সহ
► 10/100 ইথারনেট
► সংকেত অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় তারের সমতা
► স্বয়ংক্রিয় রি-লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► সমর্থন সংকেত প্রকার: SMPTE 424M, SMPTE 292M এবং SMPTE 259M মান অনুযায়ী 270Mbit/s থেকে 3Gbit/s, DVB-ASI
► 3G/HD/SD-SDI ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ এবং RS-232, RS-422, এবং RS-485 ডেটা প্রোটোকল সমর্থন করে
► একক মোড ফাইবারে 10+কিমি বা মাল্টি মোড ফাইবারে 300মি
► টার্মিনাল ব্লক পাওয়ার ইনপুট, হট সোয়াপিং এবং হট প্লাগিং
► শিল্প-গ্রেড অপারেটিং তাপমাত্রা -10℃ থেকে 75℃, যা বিভিন্ন কাজের পরিবেশে প্রয়োগ করা হয়
প্রযুক্তিগত সূচক
| সাধারণ বিবরণ | |
| কাজের টেম্প | -10°C থেকে +75°C |
| স্টোরেজ টেম্প | -40°C থেকে 85°C |
| আর্দ্রতা | 0 ~ 95% (অ ঘনীভূত) |
| ইনপুট শক্তি | DC5V 3A |
| শক্তি খরচ | 15W |
| নেট ওজন | 4 কেজি |
| চেহারা আকার | 172mm*167mm*45mm (LxWxH) |
| অপটিক্যাল ফাইবার | |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm/CWDM |
| আউটপুট শক্তি | -6~-1dBm |
| Rx সংবেদনশীলতা | <-18dBm |
| ট্রান্সমিশন দূরত্ব | SM ফাইবার 10+কিমি, MM ফাইবার 300m |
| অপটিক্যাল সংযোগকারী | ডাল LC/FC/ST/SC/MX/লেমো/নিউট্রিনো (ঐচ্ছিক) |
| SDI ইনপুট/আউটপুট | |
| সংকেত বিন্যাস | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| ডেটা হার | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| তারের সমতা | স্বয়ংক্রিয় তারের EQ (বেল ডেন 1694A কেবল) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI ইন্টারফেস | BNC 75 ওহম |
| ইন্টারকম | |
| ক্যামেরা অপটিক অ্যাডাপ্টার | |
| ইন্টারফেস | 4pin XLR(পুরুষ) /5pin XLR(মহিলা)/ 3.5mm হেডসেট জ্যাক |
| মাইক্রোফোন | মিউট এবং প্রি-এম্পট সহ মাইক ইনপুট |
| হেডফোন | ভলিউম আপ বা ডাউন সহ |
| শ্রুতি | ভারসাম্য বা ভারসাম্যহীন লাইন স্তর |
| ট্যালি | |
| ক্যামেরা অপটিক অ্যাডাপ্টার | |
| ইন্টারফেস | 4পিন এয়ার হেড বা 3পিন মিনি এক্সএলআর |
| আউটপুট | শুষ্ক যোগাযোগ বন্ধ বা ভিজা +12V |
| চালু: সংক্ষিপ্ত বা +12V | |
| বন্ধ: খোলা বা 0V | |
| দূরবর্তী নিয়ন্ত্রণ | |
| ইন্টারফেস | ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডের টার্মিনাল ব্লক |
| ডেটা | আরএস৪২২/আরএস২৩২/আরএস৪৮৫ |
| ইথারনেট | |
| বন্দর | 10/100 বেস-টি, RJ-45 সংযোগকারী |
| কাজের মোড | সম্পূর্ণ ডুপ্লেক্স/হাফ ডুপ্লেক্স |
| ডেটা রেট | 10 M bps এবং 100 M bps ইথারনেট (অটো অ্যাডাপটিভ) |
ওভারভিউ
LN K-MIDI সিরিজ আপনাকে SMPTE 424M-2006, 292 এবং 259 অনুসারে 10/100 বেস-টি ইথারনেট RS422, অডিও, ইথারনেট, ট্যালি, ইন্টারকম এবং রিটার্ন প্রেরণ করার ক্ষমতা সহ 3G, HD বা SD-SDI প্রেরণ করতে দেয়। একক মোড বা মাল্টি মোড ফাইবার ওভার ভিডিও।সমস্ত ডেটা চ্যানেল একই সাথে উপলব্ধ।সিস্টেমটি ক্যামেরা থেকে বেস স্টেশনে একটি 3G/HD-SDI সংকেত পরিবহন করে এবং একটি রিটার্ন ভিডিও (3G/HD-SDI), রিমোট কন্ট্রোল ডেটা, জেন লক, ইন্টারকম, ট্যালি, অডিও এবং 10/100M ইথারনেটও প্রদান করা হয়।সিস্টেমটি মাল্টি-ক্যামেরা 3G/HD-SDI উত্পাদনের জন্য প্রয়োজনীয় সমস্ত সংকেত একটি SM/MM কৌশলগত বা SMPTE হাইব্রিড ফাইবার কেবলে রাখে, যে কোনও স্টুডিও বা দূরবর্তী উত্পাদনে শক্তিশালী, ঝামেলা-মুক্ত সংযোগ বিমা করে।
