পণ্যের বর্ণনাঃ

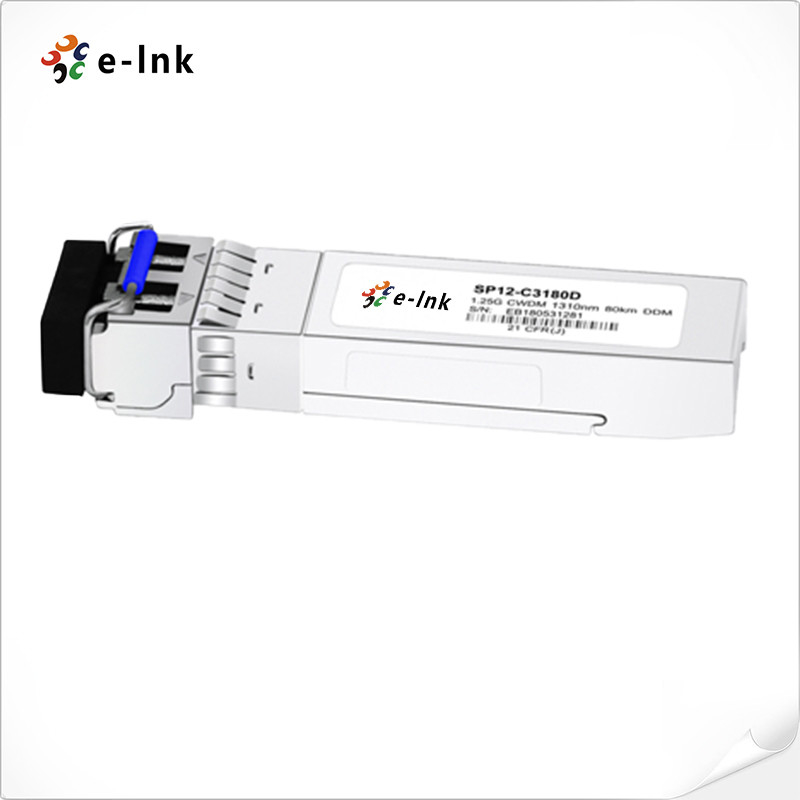

LNK-CSFP-1Gxx-40 সিরিজ সিঙ্গল মোড ট্রান্সিভার
LNK-CSFP-1Gxx-40 সিরিজের সিঙ্গল মোড ট্রান্সিভারটি একটি ছোট ফর্ম ফ্যাক্টর প্লাগযোগ্য মডিউল যা ডুপ্লেক্স অপটিক্যাল ডেটা যোগাযোগের জন্য।যেমন গিগাবিট ইথারনেট (1000BASE-ZX) এবং ফাইবার চ্যানেল 1x SM-LC-L FC-PIএই মডিউলটি একক মোড ফাইবারের জন্য এবং একটি নামমাত্র সিডব্লিউডিএম তরঙ্গদৈর্ঘ্যে কাজ করে।১৮টি কেন্দ্রীয় তরঙ্গদৈর্ঘ্য ১২৭০nm থেকে ১৬১০nm পর্যন্ত, প্রতিটি 20nm একটি ধাপে।
এই মডিউলের ট্রান্সমিটিং সেকশনে একটি মাল্টিপল কোয়ান্টাম ওয়েল সিডব্লিউডিএম ডিএফবি লেজার রয়েছে এবং এটি আন্তর্জাতিক নিরাপত্তা মান IEC-60825 এর সাথে সামঞ্জস্যপূর্ণ একটি ক্লাস 1 লেজার হিসাবে ডিজাইন করা হয়েছে।রিসিভার সেকশন একটি অপটিক্যাল হেডারে মাউন্ট করা একটি ইন্টিগ্রেটেড InGaAs ডিটেক্টর প্রাক-বর্ধক (আইডিপি) দিয়ে গঠিত, পাশাপাশি একটি সীমাবদ্ধ পোস্ট-অ্যাম্প্লিফায়ার আইসি। সর্বোপরি, এই ট্রান্সিভারটি এসএফএফ -8472 এর সাথে সামঞ্জস্যপূর্ণ হওয়ার জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্যঃ
এই 18 তরঙ্গদৈর্ঘ্যের সিডব্লিউডিএম ডিএফবি এলডি ট্রান্সমিটারটি এসএফপি এমএসএ এবং এসএফএফ -8472 মান পূরণের জন্য ডিজাইন করা হয়েছে এবং এটি সনেট ওসি -২৪-এলআর -1 এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। 1.25Gbps ডেটা-রেট এবং একক +3 সহ।৩ ভোল্ট পাওয়ার সাপ্লাই, এটি একটি গরম-প্লাগযোগ্য এসএফপি ফুটপ্রিন্ট ডুপ্লেক্স এলসি ফর্ম ফ্যাক্টর নিয়ে গর্ব করে।
অপারেটিং কেস তাপমাত্রা 0 °C থেকে +70 °C এর মধ্যে রয়েছে, শিল্প অ্যাপ্লিকেশনগুলির জন্য -20 °C থেকে +85 °C এবং -40 °C থেকে +85 °C পর্যন্ত বিস্তৃত বিকল্পগুলির সাথে।এটি 1270nm থেকে 1610nm তরঙ্গদৈর্ঘ্য পরিসীমা এবং 20nm ধাপ প্রস্তাব.
পরম সর্বোচ্চ রেটিংঃ
| প্যারামিটার |
প্রতীক |
মিনিট। |
সাধারণ |
ম্যাক্স. |
ইউনিট |
| সংরক্ষণ তাপমাত্রা |
টিএস |
-৪০ |
|
+৮৫ |
°C |
| সরবরাহ ভোল্টেজ |
ভিসিসি |
-০.5 |
|
3.6 |
V |
| আপেক্ষিক আর্দ্রতা |
RH |
0 |
|
90 |
% |
প্রস্তাবিত অপারেটিং পরিবেশঃ
| প্যারামিটার |
প্রতীক |
মিনিট। |
সাধারণ |
ম্যাক্স. |
ইউনিট |
| কেস অপারেটিং তাপমাত্রা |
Tc |
0 |
|
+৭০ |
°C |
| সরবরাহ ভোল্টেজ |
ভিসিসি |
3.15 |
|
3.45 |
V |
| সরবরাহ বর্তমান |
আইসিসি |
|
|
300 |
mA |
|
ডেটা রেট
|
জিবিই |
|
1.25 |
|
জিবিপিএস |
| এফসি |
|
1.063 |
|
জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য (TOP = 0 থেকে 70°C, VCC = 3.135 থেকে 3.465 ভোল্ট):
| প্যারামিটার |
প্রতীক |
মিনিট। |
সাধারণ |
ম্যাক্স. |
ইউনিট |
নোট |
| ট্রান্সমিটার সেকশনঃ |
|
| ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স |
রিন |
85 |
100 |
115 |
Ω |
|
| একক শেষ তথ্য ইনপুট সুইং |
ভিন পিপি |
400 |
|
2000 |
এমভিপি-পি |
|
| ট্রান্সমিট অক্ষম ভোল্টেজ |
Vডি |
2.0 |
|
Vcc |
V |
|
| ট্রান্সমিট অ্যাক্টিভ ভোল্টেজ |
VEN |
0 |
|
0.8 |
V |
|
|
Tx ত্রুটি
|
দোষ |
Tx_f |
2.0 |
|
|
V |
|
| স্বাভাবিক |
Tx_n |
0 |
|
|
V |
|
| রিসিভার সেকশনঃ |
|
| একক শেষ ডেটা আউটপুট সুইং |
ভুট, পিপি |
370 |
|
1800 |
এমভি |
|
| লস দোষ |
ভ্লসফল্ট |
2 |
|
Vcc |
V |
|
| লস স্বাভাবিক |
ভ্লস নরম |
0 |
|
0.8 |
V |
|
সহায়তা ও সেবা:
এসএফপি ফাইবার ট্রান্সিভার প্রযুক্তিগত সহায়তা এবং পরিষেবা
আমরা সর্বোচ্চ পণ্য কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে SFP ফাইবার ট্রান্সিভার জন্য প্রযুক্তিগত সহায়তা এবং সেবা প্রদান। বিশেষজ্ঞদের আমাদের দল পণ্য নির্বাচন সঙ্গে সহায়তা প্রদান করতে পারেন,ইনস্টলেশনসমস্যা সমাধান এবং রক্ষণাবেক্ষণ।
আমরা এসএফপি ফাইবার ট্রান্সসিভারগুলির জন্য ব্যাপক সহায়তা এবং পরিষেবা সরবরাহ করি, যার মধ্যে রয়েছেঃ
- পণ্য নির্বাচন পরামর্শ
- ইনস্টলেশন সহায়তা
- সমস্যা সমাধান
- রক্ষণাবেক্ষণ ও মেরামত
আমাদের প্রকৌশলী ও প্রযুক্তিবিদদের টিম আপনার যেকোনো প্রশ্নের উত্তর দিতে এবং সহায়তা করার জন্য ২৪/৭ উপলব্ধ।আমরা সর্বোচ্চ স্তরের গ্রাহক সেবা এবং সন্তুষ্টি প্রদান করতে প্রতিশ্রুতিবদ্ধ.
প্যাকেজিং এবং শিপিংঃ
প্যাকেজিংঃ আমাদের এসএফপি ফাইবার ট্রান্সসিভারগুলি নিরাপদ বিতরণ নিশ্চিত করার জন্য ভিতরে প্রচুর পরিমাণে মোচিং উপাদান সহ শক্তিশালী তরঙ্গযুক্ত বাক্সে প্যাকেজ করা হয়।
শিপিংঃ আমরা গ্রাহকের প্রয়োজনের উপর নির্ভর করে একাধিক শিপিং বিকল্প অফার করি। আমরা বায়ু, স্থল, বা এক্সপ্রেস মাধ্যমে শিপিং করতে পারি এবং আমাদের সমস্ত চালান বীমা করা হয়।
এলএনকে-সিএসএফপি-১জিএক্সএক্স-৪০-এর পার্ট নম্বরে, এক্সএক্স কেন্দ্রীয় তরঙ্গদৈর্ঘ্যের জন্য দাঁড়িয়েছে, যেমনঃ ২৭ঃ ১২৭০nm এর জন্য, ২৯ঃ ১২৯০nm এর জন্য, ৩১ঃ ১৩১০nm এর জন্য,...... ৬১ঃ ১৬১০nm এর জন্য
