পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ISO9001 / CE / RoHS / FCC
মডেল নম্বার: ই-লিঙ্ক SFP-BIDI
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 জোড়া
মূল্য: Negotiate
প্যাকেজিং বিবরণ: ফাইবার অপটিক আনুষাঙ্গিক স্ট্যান্ডার্ড শক্ত কাগজ প্যাকেজিং
ডেলিভারি সময়: 1-3 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: ১,০০,০০০ পিসি/মাস
ডেটা রেট: |
গিগাবিট ইথারনেট 1.25G |
বায়াস কারেন্ট: |
0 থেকে 100mA |
কাজের তাপমাত্রা: |
0 থেকে +70 |
বক্রতা ব্যাসার্ধ: |
≥40 মিমি |
TX পাওয়ার: |
-৫ থেকে ০ ডিবিএম |
rx শক্তি: |
-23 থেকে -3dBm |
ডেটা রেট: |
গিগাবিট ইথারনেট 1.25G |
বায়াস কারেন্ট: |
0 থেকে 100mA |
কাজের তাপমাত্রা: |
0 থেকে +70 |
বক্রতা ব্যাসার্ধ: |
≥40 মিমি |
TX পাওয়ার: |
-৫ থেকে ০ ডিবিএম |
rx শক্তি: |
-23 থেকে -3dBm |

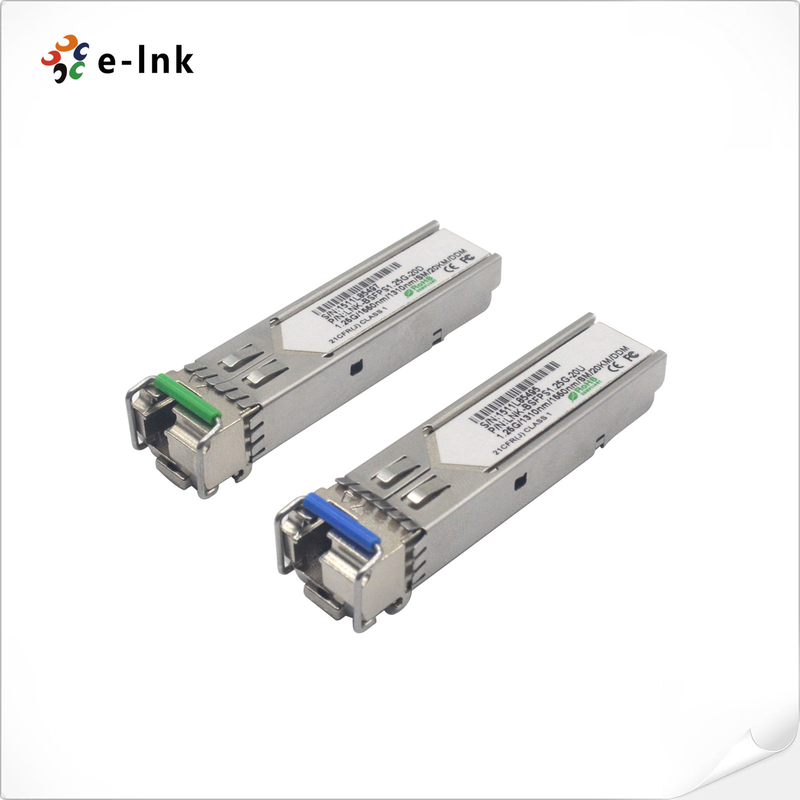

1.25Gbps SFP দ্বি-দিকনির্দেশক ট্রান্সসিভার, 20km পৌঁছান 1310nm TX / 1490nm RX
ফাইবার অপটিক্স আনুষাঙ্গিকউপকারিতা:
এসএফপি-বিআইডিআই ট্রান্সিভারগুলি উচ্চ-কার্যকারিতা, ব্যয়বহুল মডিউল যা দ্বৈত ডেটা রেট সমর্থন করে
1.25Gbps/1.0625Gbps এবং 20km ট্রান্সমিশন দূরত্ব SMF দিয়ে।
ট্রান্সিভার তিনটি বিভাগে গঠিতঃ একটি DFB লেজার ট্রান্সমিটার, একটি PIN photodiode ইন্টিগ্রেটেড
একটি ট্রান্স-ইম্পেড্যান্স প্রাক-বর্ধক (টিআইএ) এবং এমসিইউ নিয়ন্ত্রণ ইউনিট সহ। সমস্ত মডিউল ক্লাস I লেজারকে সন্তুষ্ট করে
নিরাপত্তা প্রয়োজনীয়তা।
ট্রান্সিভারগুলি এসএফপি মাল্টি-সোর্স চুক্তি (এমএসএ) এবং এসএফএফ -8472 এর সাথে সামঞ্জস্যপূর্ণ। আরও তথ্যের জন্য
তথ্যের জন্য, দয়া করে এসএফপি এমএসএ দেখুন
মডিউল ব্লক ডায়াগ্রাম
প্রয়োগ
প্রযুক্তিগত পরামিতি
| প্যারামিটার | প্রতীক | মিনিট | সাধারণ | ম্যাক্স | ইউনিট | নোট | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λc | 1290 | 1310 | 1330 | এনএম | |||
| বর্ণালী প্রস্থ (-20dB) | ∆λ | 1 | এনএম | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | ডিবি | |||||
| গড় আউটপুট শক্তি | পাউট | -৫ | 0 | ডিবিএম | 1 | |||
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 9 | ডিবি | |||||
| অপটিক্যাল রাইজ/ফাল টাইম (20%~80%) | tr/tএফ | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | VIN | 400 | 1800 | এমভি | 2 | |||
| ইনপুট ডিফারেনশিয়াল ইম্পেডেন্স | ZIN | 90 | 100 | 110 | Ω | |||
| TX নিষ্ক্রিয় করুন | নিষ্ক্রিয় করুন | 2.0 | Vcc | V | ||||
| সক্ষম করুন | 0 | 0.8 | V | |||||
| TX ত্রুটি | দোষ | 2.0 | Vcc | V | ||||
| স্বাভাবিক | 0 | 0.8 | V | |||||
| রিসিভার | ||||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | এনএম | |||
| রিসিভারের সংবেদনশীলতা | -২৩ | ডিবিএম | 3 | |||||
| রিসিভার ওভারলোড | -3 | ডিবিএম | 3 | |||||
| লস ডি-অ্যাসার্ট | এলওএসডি | -২৪ | ডিবিএম | |||||
| লস অ্যাসেট | এলওএসএ | - ৩৫ | ডিবিএম | |||||
| এলওএস হিস্টেরেসিস | 1 | 4 | ডিবি | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভুট | 400 | 1800 | এমভি | 4 | |||
| এলওএস | উচ্চ | 2.0 | Vcc | V | ||||
| কম | 0.8 | V | ||||||
টাইমিং এবং বৈদ্যুতিক
| প্যারামিটার | প্রতীক | মিনিট | সাধারণ | ম্যাক্স | ইউনিট |
| Tx নিষ্ক্রিয় করুন নেগেটিভ সময় | t_on | 1 | এম এস | ||
| Tx অক্ষম করুন সময় দাবি করুন | t_off | 10 | μs | ||
| টিএক্স ত্রুটির পুনরায় সেট সহ শুরু করার সময় | t_init | 300 | এম এস | ||
| Tx ফল্ট অ্যাসেট সময় | t_fault | 100 | μs | ||
| পুনরায় সেট করতে Tx নিষ্ক্রিয় করুন | t_reset | 10 | μs | ||
| LOS দাবি সময় | t_loss_on | 100 | μs | ||
| লস-ডি-অ্যাসেট টাইম | t_loss_off | 100 | μs | ||
| সিরিয়াল আইডি ক্লক রেট | f_serial_clock | 400 | কেএইচজি | ||
| MOD_DEF (0:2) - উচ্চ | Vএইচ | 2 | Vcc | V | |
| MOD_DEF (0:2) - নিম্ন | Vএল | 0.8 | V |
ডায়গনিস্টিক স্পেসিফিকেশন
| প্যারামিটার | পরিসীমা | ইউনিট | সঠিকতা | ক্যালিব্রেশন |
| তাপমাত্রা | 0 থেকে +70 | °C | ±3°C | অভ্যন্তরীণ / বাহ্যিক |
| -40 থেকে +85 | ||||
| ভোল্টেজ | 3.০ থেকে ৩।6 | V | ±৩% | অভ্যন্তরীণ / বাহ্যিক |
| বায়াস বর্তমান | 0 থেকে 100 | mA | ±10% | অভ্যন্তরীণ / বাহ্যিক |
| টিএক্স পাওয়ার | -৫-০ | ডিবিএম | ±3dB | অভ্যন্তরীণ / বাহ্যিক |
| আরএক্স পাওয়ার | -২৩ থেকে -৩ | ডিবিএম | ±3dB | অভ্যন্তরীণ / বাহ্যিক |
