পণ্যের বিবরণ
Place of Origin: China
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
পেমেন্ট ও শিপিংয়ের শর্তাবলী
Minimum Order Quantity: 1pcs
মূল্য: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

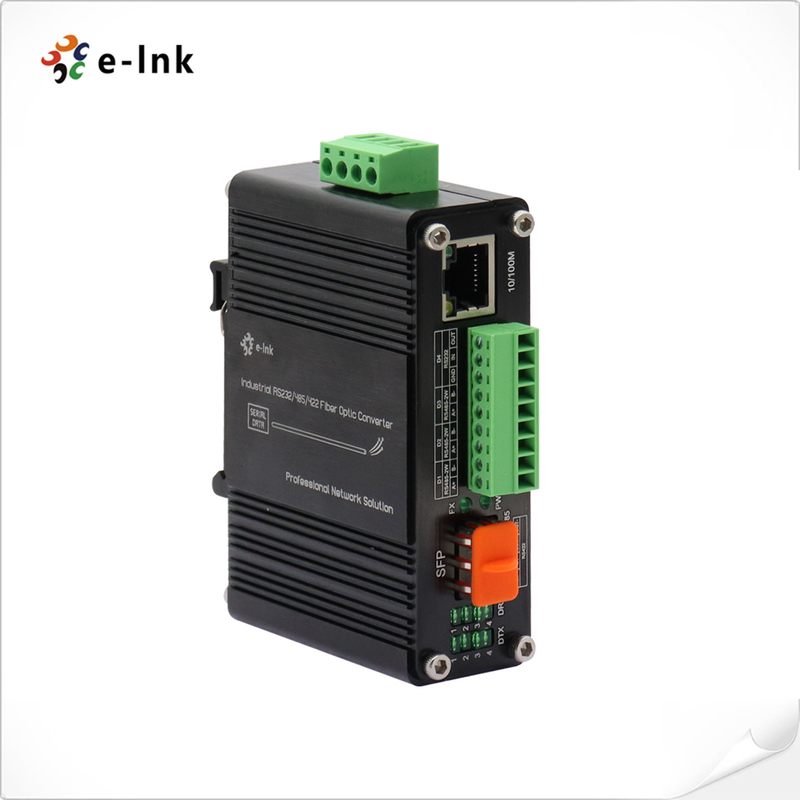

মিনি ইন্ডাস্ট্রিয়াল ১০/১০০বেস-টি থেকে ১০০বেস-এক্স এসএফপি ফাইবার ইথারনেট মিডিয়া কনভার্টার
ইথারনেট মিডিয়া কনভার্টারবৈশিষ্ট্য
অটো এমডিআই / এমডিআই-এক্স ফাংশন সহ 1 x 10/100BASE-T RJ45 পোর্ট
1 x এসএফপি পোর্ট, 100 বেস-এফএক্স
1 x RS232/RS485/RS422 সিরিয়াল পোর্ট
সম্পূর্ণ/অর্ধ-ডুপ্লেক্স, অটো-নির্বাচন সমর্থন করে
IEEE 802.3az এনার্জি ইফেক্টিভ ইথারনেট (EEE) সঙ্গতিপূর্ণ
নেটওয়ার্ক ডায়াগনস্টিকের জন্য বিস্তৃত LED সূচক
√ বিল্ট-ইন স্টেজ এবং স্ট্যাটিক সুরক্ষা
12~48VDC টার্মিনাল ব্লক পাওয়ার ইনপুট
DIN-Rail & Wall-mount ইনস্টলেশন সমর্থন করে
-৪০ ডিগ্রি সেলসিয়াস থেকে ৭৫ ডিগ্রি সেলসিয়াস পর্যন্ত পরিবেশগতভাবে কঠিন
(-40°F থেকে 167°F) অপারেটিং তাপমাত্রা
সংক্ষিপ্ত বিবরণ
এলএনকে-আইএমসিআরএস ১১০০-এসএফপি একটি ডিআইএন রেল টাইপ মিডিয়া রূপান্তরকারী যা বাহ্যিক এসএফপি মডিউল এবং
EN55022 মান পূরণ করে। এটি একটি কঠোর গ্রেড পণ্য যার অপারেটিং তাপমাত্রা পরিসীমা
-40°C থেকে +75°C। LNK-IMCRS1100-SFP 10/100Base-T এবং 100Base-X SFP এবং RS232/RS485/RS422 সমর্থন করে
সিরিয়াল ডেটা। ইথারনেট পোর্ট উভয় অর্ধ-ডুপ্লেক্স এবং পূর্ণ-ডুপ্লেক্স মোড সমর্থন করে। ব্যবহারকারীরা বিভিন্ন ধরনের ব্যবহার করতে পারেন
SFP মডিউল (একক-মোড / মাল্টি-মোড ফাইবার, 1/2 কোর) প্রয়োজন হিসাবে। এটি একটি স্ট্যান্ডার্ড RS232/RS485/RS422 রূপান্তর করে
সিগন্যাল / আরজে৪৫ ডেটা একটি ফাইবার অপটিক লিঙ্কে মাল্টি-মোড ফাইবার এবং ৮০ কিলোমিটার পর্যন্ত সংকেত প্রসারিত করার জন্য
সিঙ্গল মোড ফাইবার।
প্রযুক্তিগত সূচক
| ইথারনেট | |
| মানদণ্ড | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| আইইইই ৮০২.৩এজ এনার্জি ইফেক্টিভ ইথারনেট (ইইই) | |
| প্রক্রিয়াকরণের ধরন | স্টোর-এন্ড-ফরোয়ার্ড |
| ফরওয়ার্ড ফিল্টার রেট | 14৮৮০ পিপিএস (১০ এমবিপিএস) |
| 148,800pps (100Mbps) | |
| প্যাকেট বাফার মেমরি | ১ এমবিট |
| সর্বাধিক প্যাকেট দৈর্ঘ্য | 9K বাইট |
| ঠিকানা টেবিলের আকার | 2K ম্যাক ঠিকানা |
| ইন্টারফেস | |
| ইথারনেট পোর্টঃ | ১ x আরজে৪৫ |
| অপটিক্যাল পোর্টঃ | 1 x SFP 100Base-FX |
| সিরিয়াল পোর্ট | 1 x RS232/RS485/RS422 শিল্প টার্মিনাল |
| RS232/RS485/RS422 | |
| সিরিয়াল ইন্টারফেস | শিল্প টার্মিনাল |
| সিগন্যাল পোর্ট | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H কে 1Ch হাই স্পিড RS422 এ গ্রুপ করা যেতে পারে |
| বাউড রেট | আরএস৪৮৫/আরএস৪২২/আরএস২৩২ঃ৪৮০০-৪৬০৮০০ |
| স্ট্যান্ডার্ড | ইআইএ /টিআইএ RS232/485/422 |
| ক্রমিক দূরত্ব | RS232: 15 মিটার, RS485/422: 1000 মিটার |
| হার | সর্বোচ্চ ২ এমবিপিএস |
| আরএস-২৩২ | TXD, RXD, GND - দ্বি-দিকনির্দেশক |
| আরএস-৪৮৫ | D+, D-, GND - দ্বি-নির্দেশক |
| স্ট্যাটিক সুরক্ষা | 15 কেভি ইলেকট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) সুরক্ষা |
| অতিরিক্ত সুরক্ষা | 1500W/সেকেন্ডের অতিরিক্ত সুরক্ষা |
| বৈদ্যুতিক ও যান্ত্রিক | |
| ইনপুট পাওয়ার | 12~48VDC, 4-পিন টার্মিনাল ব্লক |
| বিদ্যুৎ খরচ | ৩ ওয়াট ম্যাক্স। |
| মাত্রা (WxDxH) | 95 x 70 x 30 মিমি |
| ওজন | 0.২৫ কেজি |
| কেসিং | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশনঃ | ডিআইএন-রেল / ওয়াল-মাউন্ট |
| এলইডি নির্দেশক | |
| পিডব্লিউআর | পাওয়ার স্ট্যাটাস |
| এক্সচেঞ্জ | ডেটা লিংকের অবস্থা |
| ১০/১০০ এম | ইথারনেট অবস্থা |
| DTX 1 2 3 4 | সিরিয়াল ডেটার অবস্থা |
| DRX 1 2 3 4 | সিরিয়াল ডেটার অবস্থা |
| পরিবেশগত | |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে 75°C (-40°F থেকে 167°F) |
| সংরক্ষণের তাপমাত্রাঃ | -40°C থেকে 85°C (-40°F থেকে 185°F) |
| আপেক্ষিক আর্দ্রতাঃ | ৫-৯৫% অ-কন্ডেনসিং |
| এমটিবিএফ | > ২০০,০০০ ঘন্টা |
| নিয়ন্ত্রক অনুমোদন | |
| আইএসও ৯০০১, সিই, এফসিসি, রোএইচএস | |
ইএমআই: EN55022:2010+AC: 2011, ক্লাস A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: ২০১৩ EN55024: ২০১০ | |
ইএমএস: আইইসি ৬১০০০-৪-২ঃ ২০০৮ (ইএসডি) আইইসি ৬১০০০-৪-৩ঃ ২০১০ (আরএস) IEC 61000-4-4: 2012 (EFT) আইইসি ৬১০০০-৪-৫ঃ ২০১৪ (উত্তেজনা) আইইসি ৬১০০০-৪-৬ঃ ২০১৩ (সিএস) আইইসি ৬১০০০-৪-৮ঃ ২০০৯ (পিএফএমএফ) | |
প্রয়োগ
অর্ডার সংক্রান্ত তথ্য
| মডেল | বর্ণনা |
| LNK-IMCRS1100-SFP | মিনি ইন্ডাস্ট্রিয়াল 10/100বেস-টি থেকে 100বেস-এক্স এসএফপি ফাইবার ইথারনেট মিডিয়া কনভার্টার 1Ch RS232/RS485/RS422 সহ |
| এসএফপি অপশন | SFP বিকল্পঃ আমাদের SFP বিকল্প পৃষ্ঠায় (শিল্প SFP) আপনার SFP নির্বাচন করুন। |
| SFP মডিউল আলাদাভাবে ক্রয় করা হবে। | |
| মাউন্ট অপশন | ডিফল্ট DIN-Rail Bracket ইনস্টল করা আছে; ওয়াল মাউন্ট Bracket অন্তর্ভুক্ত। |
| পাওয়ার অপশন | 24W/1A 24VDC পাওয়ার সাপ্লাই টার্মিনাল ব্লকের জন্য ওপেন ওয়্যার |
| ∙ পাওয়ার সাপ্লাই আলাদাভাবে কিনতে হবে। |
