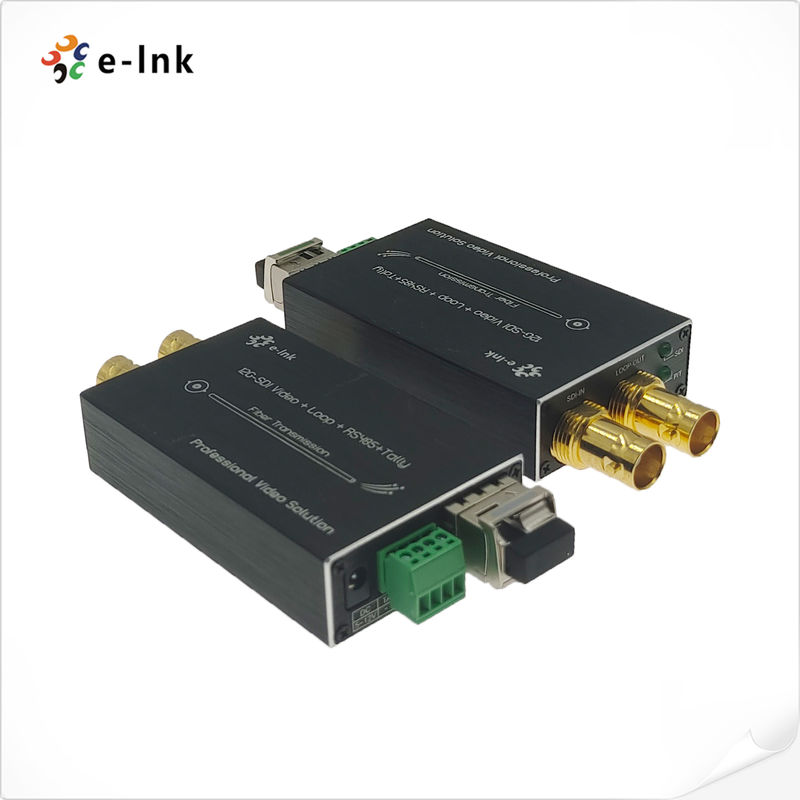

ট্যালি সিগন্যাল বা ব্যাকওয়ার্ড আরএস৪৮৫ সহ মিনি ১২জি-এসডিআই থেকে ফাইবার কনভার্টার
ট্যালি সংকেত বা পশ্চাদগামী RS485 সহ মিনি 12G-SDI থেকে ফাইবার কনভার্টার
মডেল: LNK-M12G-1V
সংক্ষিপ্ত বিবরণ
LNK-M12G-1V সিরিজ মিনি-টাইপ 12G-SDI ফাইবার কনভার্টার 1-চ্যানেল 12G ভিডিও (অডিও এম্বেডেড) সমর্থন করে এবং
ফাইবার অপটিক্যাল ক্যাবলের মাধ্যমে ট্যালি সংকেত (বা পশ্চাদগামী RS485) প্রেরণ করে এবং 12G লুপের মাধ্যমে স্থানীয়ভাবে সংকেত নিরীক্ষণ করে
আউটপুট। ই-লিঙ্ক 12G ভিডিও ওভার ফাইবার কনভার্টারগুলির মধ্যে HDTV 4K*2K(3840*
2160@60Hz), 1080P, 1080I, 720P এর জন্য একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে।
বৈশিষ্ট্য
► প্রতিটি SDI চ্যানেলে 8-চ্যানেল অডিও এম্বেড করা আছে
► সংকেতের অখণ্ডতা নিশ্চিত করতে স্বয়ংক্রিয় কেবল ইকুয়ালাইজেশন
► ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) এবং ST-259(SD) সমর্থন করে
► ইন্টিগ্রেটেড ক্লকার 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps বা Divide-by-1.001 সাবরেট এবং 270 M bps এর SMPTE হারে লক করে
► সরাসরি 12G/6G/3G-SDI ক্যামেরা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
► কমপক্ষে 10 কিমি (6.2 মাইল) পর্যন্ত দীর্ঘ ট্রান্সমিশন ক্ষমতা, 80 কিমি পর্যন্ত
► শিল্প অ্যাপ্লিকেশনের জন্য টার্মিনাল ব্লক পাওয়ার ইনপুট
► হট সোয়াপিং এবং হট প্লাগিং সমর্থন করে
► সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► সুপার অপটিক ডাইনামিক রেঞ্জ এবং সমন্বয় মুক্ত;
► ফাইবার অপটিক WDM/CWDM/DWDM কৌশল;
► 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P সমর্থন করে।
প্রযুক্তিগত সূচক
| ফর্ম্যাট |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) এবং ST-259(SD) সমর্থন করে |
| সামঞ্জস্যপূর্ণ |
D VB-ASI এবং AES10 (MADI) এর সাথে সামঞ্জস্যপূর্ণ |
| ইনপুট |
BNC-তে 1 x 12G-SDI |
| আউটপুট |
1 x LC অপটিক্যাল ফাইবার |
| BNC-তে 1 x 12G-SDI লুপ-আউট |
| সমর্থিত রেজোলিউশন |
HDTV 4K*2K, 1080P, 1080I, 720P |
| রেজোলিউশন পরিসীমা |
3840*2160@60Hz |
| ইনপুট কেবল স্পেসিফিকেশন |
≤70m@12G SDI Belden 1694A |
| আউটপুট কেবল স্পেসিফিকেশন |
≤70m@12G SDI Belden 1694A |
| ডেটা প্রকার |
পশ্চাদগামী ট্যালি (ঐচ্ছিক) |
| ডেটা প্রকার |
পশ্চাদগামী RS485 (ঐচ্ছিক) |
| অপটিক্যাল ট্রান্সমিশন ব্যান্ডউইথ |
270MHz～12GHz |
| পাওয়ার |
5-15 VDC |
| বিদ্যুৎ খরচ |
2 W (সর্বোচ্চ) |
| মাত্রা (দৈর্ঘ্যxপ্রস্থxউচ্চতা) |
80 x 40 x 20 (মিমি) |
| সংরক্ষণ তাপমাত্রা |
-40℃～80℃ |
| অপারেটিং তাপমাত্রা |
-40℃～85℃ |
অ্যাপ্লিকেশন
অর্ডার করার তথ্য
| মডেল |
বর্ণনা |
| LNK-M12G-1V1T-20 |
ট্যালি এবং লুপ আউট সহ মিনি-টাইপ 12G-SDI থেকে ফাইবার কনভার্টার, SMF, LC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |
| LNK-M12G-1V1R-20 |
রিভার্স RS485 এবং লুপ আউট সহ মিনি-টাইপ 12G-SDI থেকে ফাইবার কনভার্টার, SMF, LC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |
