পণ্যের বিবরণ
Place of Origin: China
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ISO9001, CE, FCC, RoHS
Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer
নথি: E-link SDH Mux Datasheet V1....0.pdf
পেমেন্ট ও শিপিংয়ের শর্তাবলী
Minimum Order Quantity: 1pcs
মূল্য: আলোচনাযোগ্য
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
আপেক্ষিক আর্দ্রতা:: |
5% থেকে 90% নন-কনডেনসিং |
অপারেটিং তাপমাত্রা: |
-5°C থেকে 60°C |
মাত্রা (WxHxD): |
440 × 44 × 138 মিমি |
Ption চ্ছিক 1+1 বিদ্যুৎ সরবরাহ: |
এসি+ডিসি বা ডিসি+ডিসি |
বিদ্যুৎ সরবরাহ: |
-48 ভি ডিসি, +24 ভিডিসি বা 220 ভি (110 ভি) এসি |
দ্রুত ইথারনেট ডেটা মোড: |
ভাগ বা ভ্লান/পৃথক |
আপেক্ষিক আর্দ্রতা:: |
5% থেকে 90% নন-কনডেনসিং |
অপারেটিং তাপমাত্রা: |
-5°C থেকে 60°C |
মাত্রা (WxHxD): |
440 × 44 × 138 মিমি |
Ption চ্ছিক 1+1 বিদ্যুৎ সরবরাহ: |
এসি+ডিসি বা ডিসি+ডিসি |
বিদ্যুৎ সরবরাহ: |
-48 ভি ডিসি, +24 ভিডিসি বা 220 ভি (110 ভি) এসি |
দ্রুত ইথারনেট ডেটা মোড: |
ভাগ বা ভ্লান/পৃথক |
পণ্যের সুবিধা
· 1+1 রিডান্ডেন্সি সহ দুটি STM-1 অপটিক্যাল ইন্টারফেস। (একটি ব্যর্থ হলে, অন্যটি ব্যাক আপ করবে)।
· দুটি V.35/V.11 [N × 64K (N = 0 ~ 31)] চ্যানেল।
· SDH, PCM, PDH এবং ইথারনেটের ইন্টিগ্রেশন।
· শারীরিক বিচ্ছিন্নতা সহ 4টি পর্যন্ত ইথারনেট নেটওয়ার্ক সরবরাহ করুন, N × 2.048Mbps ব্যান্ডউইথ অর্জন করতে।
· 6টি স্লট সরবরাহ করুন, 8E1 কার্ড, 8 FXO/FXS কার্ড, 8 RS232/RS485/RS422 কার্ড, ইথারনেট কার্ড, E&M, ম্যাগনেট, হটলাইন ইত্যাদি সন্নিবেশ করতে পারে।
· মডুলার কনফিগারেশন এবং আপগ্রেডযোগ্য।
· পয়েন্ট-টু-পয়েন্ট, চেইন-আকৃতির এবং রিং নেটওয়ার্ক সমর্থন করে।
সংক্ষিপ্ত বিবরণ

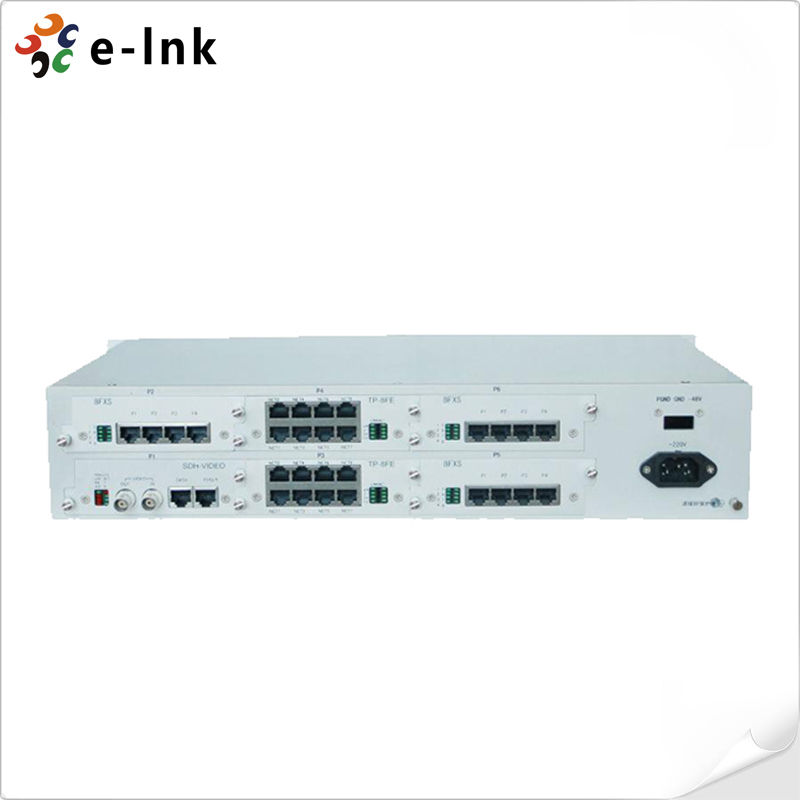

LNK-MSAP155-24 SDH/MSAP মাল্টিপ্লেক্সার হল E-link দ্বারা SDH প্রযুক্তির উপর ভিত্তি করে তৈরি একটি নতুন উন্নত অপটিক্যাল ফাইবার ট্রান্সমিশন সরঞ্জাম।LNK-MSAP155-24 SDH MUX ব্যবহারকারীদের চাহিদা, অন্যান্য ফাইবার অপটিক্যাল ট্রান্সমিশন/অ্যাক্সেস পরিষেবা এবং আরও নির্ভরযোগ্যতার জন্য ব্যবহারকারীদের চাহিদা পূরণ করতে পরিচালনা করে।LNK-MSAP155-24 SDH অপটিক্যাল মাল্টিপ্লেক্সার সরাসরি রিমোট PDH মাল্টিপ্লেক্সার, অপটিক্যাল মডেম এবং মাল্টি-সার্ভিস মাল্টিপ্লেক্সারের সাথে সংযুক্ত করা যেতে পারে এবং আরও অনেক কিছু।LNK-MSAP155-24বিভিন্ন পরিবেশের সাথে মানানসই
প্রযুক্তিগত সূচক
পরামিতি |
স্পেসিফিকেশন |
অপটিক্যাল ইন্টারফেস |
|
হার |
155Mbps±4.6ppm |
অভিযোজিত ফাইবার |
একক/মাল্টি-মোড |
খরচ |
-15 ~ -8dBm |
তরঙ্গদৈর্ঘ্য |
1310nm/1550nm |
শারীরিক সংযোগকারী |
FC/SC |
সংবেদনশীলতা |
-32dBm থেকে ভালো |
E1 ইন্টারফেস |
|
হার |
2048Kbps |
কোড |
HDB3 |
অনুসরণ করুন |
ITU-T G.703 স্ট্যান্ডার্ড |
প্রতিবন্ধকতা |
75Ω/120Ω |
ফ্রেম কাঠামো |
PCM30/31 |
সংকেত |
ইনবাউন্ড সিগন্যালিং |
চ্যানেল |
24 পর্যন্ত |
ইথারনেট ইন্টারফেস |
|
হার |
N × 2.048MbpsN≤50 |
ডুপ্লেক্স |
পূর্ণ/অর্ধেক স্বয়ংক্রিয় আলোচনা |
শারীরিক সংযোগকারী |
RJ-45 |
অনুসরণ করুন |
IEEE802.3 |
FXO/FXS ইন্টারফেস |
|
প্রতিবন্ধকতা |
200Ω + 560Ω//0.1μF |
অডিও ফ্রিকোয়েন্সি পরিসীমা |
300Hz ~ 3400Hz |
সংকোচন অনুপাত |
ITU G.711-এ ক্লাস A |
লুপ কারেন্ট |
25mA |
EM2/4 ইন্টারফেস |
|
অডিও ফ্রিকোয়েন্সি পরিসীমা |
300Hz ~ 3400Hz |
সংকোচন অনুপাত |
ITU G.711-এ ক্লাস A |
প্রতিধ্বনি হ্রাস |
>18dB |
প্রতিবন্ধকতা |
600Ω ভারসাম্যপূর্ণ |
V.24 ইন্টারফেস |
|
হার |
অসমলয়<=9600bps এবং অসমলয় 64kbps |
অনুসরণ করুন |
CCITT V.28 |
V.35 ইন্টারফেস |
|
হার |
N × 64KbpsN=0 ~ 31 |
অনুসরণ করুন |
ISO2593 |
শারীরিক সংযোগকারী |
RJ-45 |
অনুসরণ করুন |
ITU-T V.35 |
পাওয়ার |
|
বিদ্যুৎ সরবরাহ |
220VAC/- 48VDC |
বিদ্যুৎ খরচ |
≤50W |
কাজের পরিবেশ |
|
কাজের তাপমাত্রা |
-30°C ~ 50°C |
কাজের আর্দ্রতা |
5%~95 % (ঘনীভবন নেই) |
সংরক্ষণ তাপমাত্রা |
-40°C ~ 80°C |
সংরক্ষণ আর্দ্রতা |
5%~95 % (ঘনীভবন নেই) |
নাম |
বর্ণনা করুন |
ছবি |
3U-8ETH |
4টি চ্যানেল ইথারনেট পরিষেবা প্রদান করুন। |
|
3U-WG300 |
স্থানীয় সাইট বা দূরবর্তী সাইট থেকে 2টি চ্যানেল E1 ডিজিটাল সিগন্যালিং অ্যাক্সেস প্রদান করুন, MUX সিরিজ ডিভাইসে ব্যবহৃত No.1, No.7, PRI, V5.2 সিগন্যালিং অ্যাক্সেস প্রদান করুন। টেলিফোন অ্যাক্সেস বা PABX ফাংশন প্রদান করুন। |
|
3U-8USER |
4টি স্লট সরবরাহ করুন, PCM 64K বিজনেস কার্ড সন্নিবেশ করতে পারে। |
|
3U-8E1 |
8E1 ইন্টারফেস প্রদান করুন |
|
3U-8MVOICE |
8টি চ্যানেল 64K ব্যবসা প্রদান করুন, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম দ্বারা FXO/FXS, ম্যাগনেট, 2100Hz ম্যাগনেট সেট করতে পারে। |
|
3U-10FXS |
10 FXS ইন্টারফেস প্রদান করুন |
|
3U-10FXO |
10 FXO ইন্টারফেস প্রদান করুন |
|
3U-4EM2/4VOX |
4টি চ্যানেল 2/4 তারের অডিও প্রদান করুন, লাভ মার্জিন: ∞∞, সমন্বয়: °dB |
|
3U-8V.24 |
8টি চ্যানেল V.24 ইন্টারফেস প্রদান করুন, RS232/RS485/RS422 ব্যবসা সেট করতে পারে, V.24 ইন্টারফেস অ্যাসিঙ্ক্রোনাস রেট অ্যাডাপটিভ ইন্টারফেস হতে পারে: 0~19200bps, এছাড়াও DCE মোড সিঙ্ক্রোনাস ইন্টারফেস হতে পারে: 300, 600, 1200, 2400, 4800, 9600, 64Kbps ইত্যাদি। |
|
