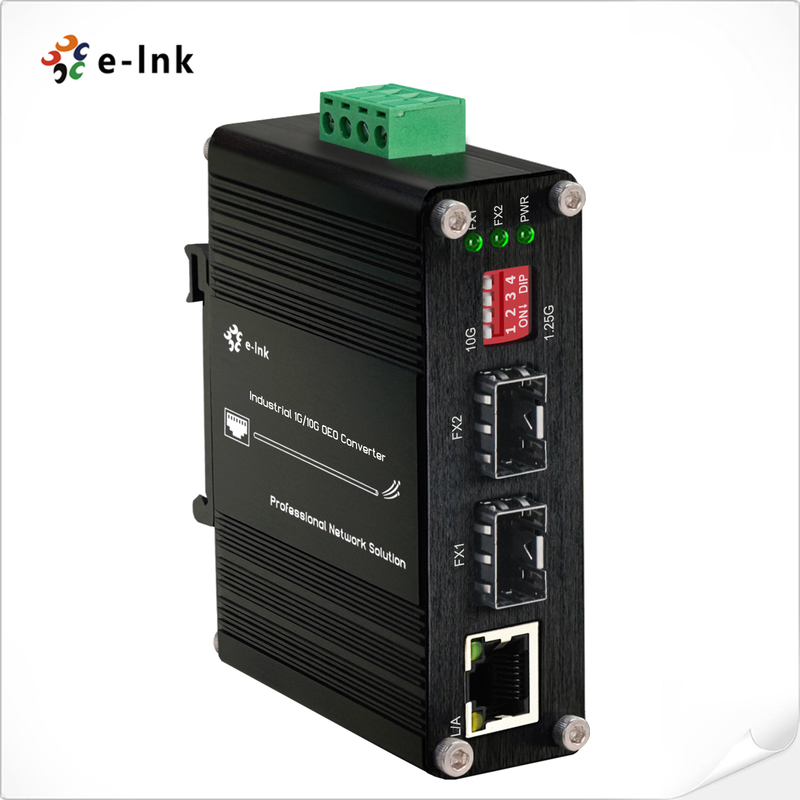

1G ইথারনেট মিডিয়া সহ শিল্প 10G SFP+ থেকে SFP+ OEO রূপান্তরকারী (3R রিপিটার)

শিল্প 1G/10G SFP+ থেকে SFP+ OEO কনভার্টার (3R রিপিটার) 1G  সহইথারনেট মিডিয়া কনভার্টার ফাংশন

পণ্য ওভারভিউ:

ETH-IMC2402-OEO সিরিজ হল একটি শিল্প-গ্রেডের 1G/10G SFP+ থেকে SFP+ অপটিক্যাল-ইলেকট্রিক্যাল-অপটিক্যাল (OEO) কনভার্টার যা উচ্চ-গতির নেটওয়ার্ক সম্প্রসারণ এবং চাহিদাপূর্ণ পরিবেশে মিডিয়া রূপান্তরের জন্য ডিজাইন করা হয়েছে। এই বহুমুখী ডিভাইসটি দীর্ঘ-দূরত্বের 10Gbps ট্রান্সমিশনের জন্য একটি 3R (পুনরায় এমপ্লিফাই, পুনরায় আকার দিন, পুনরায় সময় দিন) ফাইবার রিপিটার এবং একটি 1G ইথারনেট মিডিয়া কনভার্টার উভয় হিসাবে কাজ করে, যা বর্ধিত নেটওয়ার্ক সেগমেন্ট জুড়ে সিগন্যালের অখণ্ডতা নিশ্চিত করে।

SDH/SONET STM-64/OC-192, 10G ফাইবার চ্যানেল এবং 10G ইথারনেট সহ একাধিক প্রোটোকল সমর্থন করে, এই কনভার্টারটি SAN, LAN এবং MAN অবকাঠামোতে নেটওয়ার্ক ব্যাকবোন অ্যাপ্লিকেশনগুলির জন্য আদর্শ। এটি নমনীয় অপটিক্যাল তরঙ্গদৈর্ঘ্য রূপান্তর (1310nm/1550nm/CWDM/DWDM) এবং লুপ-ব্যাক কার্যকারিতা বৈশিষ্ট্যযুক্ত, যা টেলিযোগাযোগ কক্ষ, ডেটা সেন্টার এবং R&D পরীক্ষাগারের জন্য উপযুক্ত করে তোলে।

-40°C থেকে 80°C পর্যন্ত বিস্তৃত অপারেটিং তাপমাত্রা এবং শক্তিশালী শিল্প নকশা সহ, এই কনভার্টার নির্ভরযোগ্যভাবে ফাইবার অপটিক সংযোগগুলি 120km পর্যন্ত প্রসারিত করে যখন ফাইবার এবং তামার ইন্টারফেসের মধ্যে নির্বিঘ্ন রূপান্তর প্রদান করে। এর উন্নত সংকেত পুনর্জন্ম ক্ষমতা কঠোর পরিবেশগত পরিস্থিতিতে সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে, যা এটিকে আধুনিক উচ্চ-গতির নেটওয়ার্ক অবকাঠামো স্থাপনার জন্য একটি অপরিহার্য সমাধান করে তোলে।

পণ্যের বৈশিষ্ট্য:

✅ উন্নত 3R সংকেত পুনর্জন্ম: প্রসারিত ট্রান্সমিশন দূরত্বে সংকেত অখণ্ডতা নিশ্চিত করতে এবং ডেটা হ্রাস কমাতে পুনরায় এমপ্লিফাই, পুনরায় আকার দিন এবং পুনরায় টাইমিং (3R) প্রযুক্তি বৈশিষ্ট্যযুক্ত।

✅ স্বচ্ছ নিম্ন-বিলম্বতা পরিবহন: খুব কম বিলম্বের সাথে স্বচ্ছ প্রোটোকল রূপান্তর প্রদান করে, যা রিয়েল-টাইম অ্যাপ্লিকেশন এবং উচ্চ-গতির ডেটা নেটওয়ার্কের জন্য আদর্শ।

✅ হট-প্লাগেবল SFP+ ডিজাইন: সহজে ইনস্টলেশন এবং রিয়েল-টাইম পর্যবেক্ষণের জন্য ব্যাপক স্ট্যাটাস LED সূচক সহ হট-সোয়াপযোগ্য SFP+ মডিউল সমর্থন করে।

✅ নমনীয় তরঙ্গদৈর্ঘ্য সমর্থন: ITU-T নির্ধারিত DWDM/CWDM তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ এবং সুনির্দিষ্ট ফাইবার ব্যবস্থাপনার জন্য ডিজিটাল ডায়াগনস্টিক মনিটরিং (DDM) বৈশিষ্ট্যযুক্ত।

✅ উন্নত নেটওয়ার্ক পরীক্ষা: দক্ষ নেটওয়ার্ক ডায়াগনস্টিকস এবং অপ্টিমাইজড ডেটা থ্রুপুটের জন্য লুপ-ব্যাক কার্যকারিতা এবং জাম্বো ফ্রেম ট্রান্সমিশন সমর্থন করে।

✅ দ্বৈত-হার ফাইবার নমনীয়তা: DIP সুইচ 1.25G এবং 10G ফাইবার ডেটা হারের মধ্যে নির্বিঘ্ন সুইচিং সক্ষম করে, যা বহুমুখী স্থাপনার বিকল্প প্রদান করে।

✅ মাল্টি-ফাংশন মিডিয়া রূপান্তর: 10G OEO কনভার্টার এবং 1G ইথারনেট মিডিয়া কনভার্টার উভয় হিসাবে কাজ করে, কপার-টু-ফাইবার এবং ফাইবার-টু-ফাইবার রূপান্তর সমর্থন করে।

✅ রুক্ষ শিল্প নকশা: IP40-রেটেড অ্যালুমিনিয়াম হাউজিং কঠোর পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে এবং শ্রেষ্ঠ EMI সুরক্ষা প্রদান করে।

✅ নমনীয় ইনস্টলেশন বিকল্প: শিল্প ক্যাবিনেট এবং স্থান-সীমাবদ্ধ পরিবেশে সহজে স্থাপনার জন্য DIN-রেল এবং ওয়াল-মাউন্ট ইনস্টলেশন সমর্থন করে।

✅ বর্ধিত তাপমাত্রা অপারেশন: -40°C থেকে 80°C তাপমাত্রা পরিসীমা জুড়ে স্থিতিশীল কর্মক্ষমতা বজায় রাখে, যা চরম পরিবেশ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

অ্যাপ্লিকেশন দৃশ্যকল্প

• টেলিকমিউনিকেশন ব্যাকবোন নেটওয়ার্ক: মেট্রোপলিটন এরিয়া নেটওয়ার্ক (MAN) এবং ওয়াইড এরিয়া নেটওয়ার্ক (WAN)-এ SDH/SONET STM-64/OC-192 নেটওয়ার্কের জন্য 10G সংকেত পুনর্জন্ম এবং তরঙ্গদৈর্ঘ্য রূপান্তর প্রদান করে, 3R কার্যকারিতা সহ সংকেত অখণ্ডতা নিশ্চিত করে।

• ডেটা সেন্টার আন্তঃসংযোগ: DWDM/CWDM তরঙ্গদৈর্ঘ্য ব্যবহার করে ডেটা সেন্টারগুলির মধ্যে দীর্ঘ-দূরত্বের ফাইবার সংযোগ সক্ষম করে, স্টোরেজ এরিয়া নেটওয়ার্ক (SAN) এবং সার্ভার ফার্মগুলির জন্য জাম্বো ফ্রেম এবং কম-বিলম্বতা সংক্রমণ সমর্থন করে।

• শিল্প অটোমেশন ব্যাকবোন: কঠোর পরিবেশ সংযোগের জন্য IP40 সুরক্ষা এবং বিস্তৃত-তাপমাত্রা অপারেশন (-40°C থেকে 80°C) সহ উত্পাদন সুবিধাগুলিতে 10G শিল্প ইথারনেট নেটওয়ার্ক প্রসারিত করে।

• ফাইবার নেটওয়ার্ক মনিটরিং এবং টেস্টিং: টেলিযোগাযোগ কক্ষ এবং ক্যারিয়ার অবকাঠামোতে নেটওয়ার্ক ডায়াগনস্টিকস এবং কর্মক্ষমতা পর্যবেক্ষণের জন্য লুপ-ব্যাক কার্যকারিতা এবং DDM সমর্থন ব্যবহার করে।

• দীর্ঘ-দূরত্বের ট্রান্সমিশন সিস্টেম: ক্যাম্পাস নেটওয়ার্ক, বুদ্ধিমান পরিবহন ব্যবস্থা এবং ইউটিলিটি যোগাযোগের ক্ষেত্রে 120km পর্যন্ত দূরত্বে অপটিক্যাল সিগন্যাল পুনর্জন্মের সুবিধা দেয়, স্বচ্ছ প্রোটোকল রূপান্তর সহ।

• হাইব্রিড নেটওয়ার্ক মাইগ্রেশন: 1G ইথারনেট কপার এবং 10G ফাইবার নেটওয়ার্কের মধ্যে ডুয়াল-রেট মিডিয়া কনভার্টার হিসাবে কাজ করে, নির্বিঘ্ন নেটওয়ার্ক আপগ্রেড এবং ভিন্নধর্মী নেটওয়ার্ক ইন্টিগ্রেশন সমর্থন করে।

• মোবাইল নেটওয়ার্ক অবকাঠামো: সেলুলার নেটওয়ার্ক স্থাপনার জন্য হট-সোয়াপযোগ্য SFP+ নমনীয়তা এবং সুনির্দিষ্ট সময় সিঙ্ক্রোনাইজেশন সহ 5G ফ্রন্ট-হোল এবং ব্যাকহোল সংযোগ সমর্থন করে।

প্রযুক্তিগত সূচক

কর্মক্ষমতা ডেটা	প্রযুক্তিগত সূচক
সরঞ্জামের কাজ	3R রিপিটার
ট্রান্সমিশন গতি	10G: 8.5Gb/s-11.7Gb/s
প্রোটোকল	8.5G ফাইবার চ্যানেল SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC কোডিং সহ 10G LAN (11.09Gbps) 10G ফাইবার চ্যানেল (11.32Gbps) 10G POS
ইন্টারফেসের প্রকার	SFP+ থেকে SFP+
ট্রান্সমিশন দূরত্ব	SFP+ মডিউল: 80km পর্যন্ত
সর্বোচ্চ প্যাকেট ফরওয়ার্ডিং হার	14,880,950/S
অপারেটিং তাপমাত্রা	-40°C থেকে 80°C (-40°F থেকে 176°F)
সংরক্ষণ তাপমাত্রা	-40°C থেকে 85°C (-40°F থেকে 185°F)
আপেক্ষিক আর্দ্রতা	5% থেকে 95% নন-কনডেনসিং
MTBF	> 200,000 ঘন্টা
ইথারনেট মিডিয়া কনভার্টার স্পেসিফিকেশন
স্ট্যান্ডার্ড	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x ফুল-ডুপ্লেক্স ফ্লো কন্ট্রোল
কাজের মোড	10/100/1000BASE-T থেকে 1000BASE-SX/LX
পোর্টের প্রকার	SFP থেকে RJ45
নেটওয়ার্ক ক্যাবল	টুইস্টেড-পেয়ার 10BASE-T: 2-জোড়া UTP Cat. 3,4,5, 100m পর্যন্ত 100BASE-TX: 2-জোড়া UTP Cat. 5, 100m পর্যন্ত 1000BASE-T: 4-জোড়া STP Cat 5 100m পর্যন্ত ফাইবার-অপটিক কেবল 1000BASE-SX: 50/125μm বা 62.5/125μm মাল্টি-মোড ফাইবার কেবল, 220/550m/2km পর্যন্ত। 1000BASE-LX: 9/125μm সিঙ্গেল-মোড কেবল, 10/20/40/80/120km এর জন্য দীর্ঘ দূরত্ব প্রদান করে (SFP মডিউলের উপর নির্ভর করে)
বৈদ্যুতিক এবং যান্ত্রিক
ইনপুট পাওয়ার	12~48VDC, রিডান্ডেন্ট পাওয়ার (6-পিন টার্মিনাল ব্লক)
বিদ্যুৎ খরচ	8W সর্বোচ্চ
সুরক্ষা
পাওয়ার ইনপুট ওভারলোড	স্বয়ংক্রিয় রিসেটেবল
বিপরীত পোলারিটি	উপস্থিত
DIP সুইচ
4-সংখ্যার DIP সুইচ ফাংশন	DIP	ফাংশন	সেটিংস
	SW 1	1.25G/10G	চালু - 1.25~8.5G	বন্ধ - 10.3G বা 14.025G
	SW 2	সংরক্ষিত	চালু - সংরক্ষিত	বন্ধ - সংরক্ষিত
	SW 3	সংরক্ষিত	চালু - সংরক্ষিত	বন্ধ - সংরক্ষিত
	SW 4	সংরক্ষিত	চালু - সংরক্ষিত	বন্ধ - সংরক্ষিত
LED সূচক:
PWR	পাওয়ার স্ট্যাটাস
FX1	SFP পোর্ট-1
FX2	SFP পোর্ট-2
L/A	TP লিঙ্ক/অ্যাক্ট
মাত্রা (WxDxH)	95 x 70 x 30 মিমি
ওজন	0.25 কেজি
আবাসন	অ্যালুমিনিয়াম কেস
মাউন্টিং বিকল্প:	DIN-রেল মাউন্ট
नियामक অনুমোদন
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, ক্লাস A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (সার্জ)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

অর্ডার করার তথ্য

অ্যাপ্লিকেশন I: 1G/10G OEO কনভার্টার (3R রিপিটার)

অ্যাপ্লিকেশন II: ফাইবার-টু-কপার 1Gbps ইথারনেট সরঞ্জাম ফাইবার-টু-কপার মিডিয়া কনভার্টার হিসাবে কাজ করে
