পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: E-link
সাক্ষ্যদান: ROHS,FCC,CE
মডেল নম্বার: LNK-IRS93-SC20
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: negotiable
প্যাকেজিং বিবরণ: ফাইবার মিডিয়া কনভার্টার স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: 5-12 কাজের দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, পেপ্যাল
যোগানের ক্ষমতা: 1000 পিসি/মাস
কীওয়ার্ড: |
ইন্ডাস্ট্রিয়াল সিরিয়াল ফাইবার কনভার্টার |
ফাইবার পোর্ট: |
SC সংযোগকারী |
ট্রান্সমিশন দূরত্ব: |
20KM |
সার্জ সুরক্ষা: |
1500W/সেকেন্ড |
অপারেশন তাপমাত্রা: |
-25°C থেকে +75°C |
আবরণ: |
IP40 অ্যালুমিনিয়াম কেস |
কীওয়ার্ড: |
ইন্ডাস্ট্রিয়াল সিরিয়াল ফাইবার কনভার্টার |
ফাইবার পোর্ট: |
SC সংযোগকারী |
ট্রান্সমিশন দূরত্ব: |
20KM |
সার্জ সুরক্ষা: |
1500W/সেকেন্ড |
অপারেশন তাপমাত্রা: |
-25°C থেকে +75°C |
আবরণ: |
IP40 অ্যালুমিনিয়াম কেস |

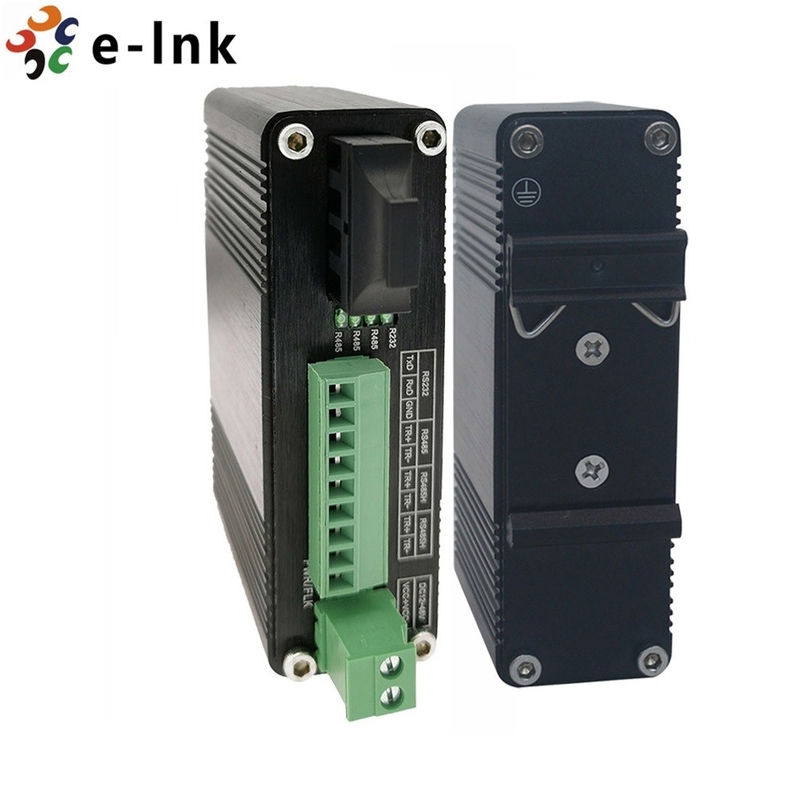

ইন্ডাস্ট্রিয়াল সিরিয়াল RS232 RS485 RS422 ফাইবার SC মিডিয়া কনভার্টার মডেম একক মোড 20KM
ফাইবার অপটিক্যাল মডেমপ্যাকেজের পরিমান বা বিষয়বস্তু
► LNK-IRS93 সিরিজ ফাইবার অপটিক মডেম x 1
► দ্রুত শুরু নির্দেশিকা x 1
► এল-আকৃতির প্রাচীর মাউন্ট বন্ধনী x 1
ইন্ডাস্ট্রিয়াল মিডিয়া কনভার্টারস্থাপন
SC/ST ফাইবার অপটিক পোর্ট সংযোগ (SC ডিফল্ট, ST ঐচ্ছিক)
SC/ST পোর্ট এবং তারের পিছনের ধারণাটি সহজবোধ্য।ধরুন আপনি ডিভাইস I এবং II সংযোগ করছেন।বৈদ্যুতিক সংকেতের বিপরীতে, অপটিক্যাল সিগন্যালের ডেটা প্রেরণের জন্য সার্কিটের প্রয়োজন হয় না।ফলস্বরূপ, অপটিক্যাল লাইনগুলির একটি ডিভাইস I থেকে ডিভাইস II তে ডেটা প্রেরণ করতে ব্যবহৃত হয় এবং অন্য অপটিক্যাল লাইনটি পূর্ণ-দ্বৈত সংক্রমণের জন্য ডিভাইস II থেকে ডিভাইস I তে ডেটা প্রেরণ করতে ব্যবহৃত হয়।
আপনাকে যা মনে রাখতে হবে তা হল ডিভাইস I-এর Tx (ট্রান্সমিট) পোর্টটি ডিভাইস II-এর Rx (রিসিভ) পোর্টের সাথে এবং ডিভাইস I-এর Rx (রিসিভ) পোর্টকে ডিভাইস II-এর Tx (ট্রান্সমিট) পোর্টের সাথে সংযুক্ত করতে হবে।আপনি যদি নিজের কেবল তৈরি করেন তবে আমরা একই রেখার দুই পাশে একই অক্ষর দিয়ে লেবেল করার পরামর্শ দিই (A-to-A এবং B-to-B, নীচে দেখানো হিসাবে, বা A1-to-A2 এবং B1-to-B2 )
মনোযোগ:
1. এটি একটি ক্লাস 1 লেজার/এলইডি পণ্য।আপনার চোখের গুরুতর ক্ষতি এড়াতে, সরাসরি লেজার রশ্মির দিকে তাকাবেন না।
2. উপরের লেখাটি শুধুমাত্র ডুয়াল ফাইবার পোর্ট সংযোগের জন্য;যদি একক ফাইবার পোর্ট সংযোগের জন্য, সংযোগের জন্য শুধুমাত্র 1টি ফাইবার কেবল ব্যবহার করা হয়, তাহলে Tx বা Rx পাশে বলার প্রয়োজন নেই।
RS232 RS422 RS485 সিরিয়াল মিডিয়া কনভার্টারসেটআপ
ক) মিডিয়া কনভার্টারের RS232/422/485 পোর্টকে সিরিয়াল ক্যাবল দিয়ে সিরিয়াল ডিভাইসের সাথে সংযুক্ত করুন।
b) অন্য প্রান্তে থাকা ডিভাইস (মিডিয়া কনভার্টার) থেকে ফাইবার কেবলটি SC/ST সংযোগকারীর সাথে সংযুক্ত করুন।
গ) ডিভাইসটি চালিত হওয়ার পরে, PWR নির্দেশক সবই চালু হবে।সূচকগুলি চালু না থাকলে, পাওয়ার সাপ্লাই সংযোগ পরীক্ষা করুন।
ঘ) সমস্ত তারগুলি সঠিকভাবে সংযুক্ত হওয়ার পরে, পোর্ট স্ট্যাটাস এলইডি অনুসারে সূচকগুলি আলোকিত হবে
RS485 ডেটা থেকে ফাইবার অপটিক কনভার্টার অর্ডারিং তথ্য
|
মডেল |
বর্ণনা |
|
LNK-IRS93-SC20 |
ইন্ডাস্ট্রিয়াল সিরিয়াল RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
মাউন্ট অপশন |
► ডিফল্ট ডিআইএন-রেল বন্ধনী ইনস্টল, ওয়াল মাউন্ট বন্ধনী অন্তর্ভুক্ত। |
|
পাওয়ার অপশন |
► পাওয়ার সাপ্লাই আলাদাভাবে কিনতে হবে |
